產品綜述
80121系列大功率單刀雙擲同軸開關，無內置負載，具有頻率范圍寬、插入損耗小、駐波比低、隔離度高的特點，可靠性高、壽命長。接頭類型有SMA、2.92mm可選。
功能特點
性能特點：
u 小體積；
u 良好的插損重復性（±0.05dB）
u 高隔離度；
u 大功率；
u 長壽命（可達100萬次）；

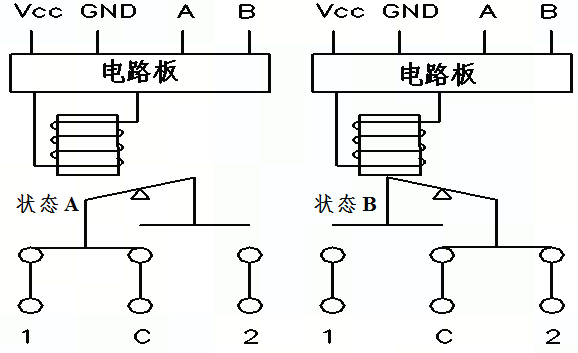

原理框圖 ：
通過控制電路控制線圈內是否有電流流過以及電流的方向來進行控制。當電流流過線圈，線圈產生磁場，驅動運動桿動作，通過傳動結構帶動傳輸簧片動作，使微波信號輸入端與輸出端連接或者斷開，實現兩種工作狀態的切換，從而實現開關的作用。
型號選擇
型號 | 頻率 | 接頭形式 | 工作電壓 | 工作方式 |
80121DZ | DC~18GHz | SMA(陰) | 24V | 自復位 |
80121DW | DC~18GHz | SMA(陰) | 12V | 自復位 |
80121DF | DC~18GHz | SMA(陰) | 24V | 自保持 |
80121FF | DC~40GHz | 2.92mm(陰) | 24V | 自保持 |
技術指標 ：（溫度：25℃）
工作頻率 | DC~18GHz | DC~40GHz | ||
駐波比(Max) | DC~3GHz | 1.2 | DC~6GHz | 1.3 |
3~8GHz | 1.3 | 6~12.4GHz | 1.4 | |
8~12.4GHz | 1.4 | 12.4~18GHz | 1.5 | |
12.4~18GHz | 1.5 | 18~26.5GHz | 1.7 | |
26.5~40GHz | 1.9 | |||
插入損耗(dB Max) | DC~3GHz | 0.2 | DC~6GHz | 0.3 |
3~8GHz | 0.3 | 6~12.4GHz | 0.4 | |
8~12.4GHz | 0.4 | 12.4~18GHz | 0.5 | |
12.4~18GHz | 0.5 | 18~26.5GHz | 0.7 | |
26.5~40GHz | 0.8 | |||
隔離度 | DC~3GHz | 80 | DC~6GHz | 70 |
3~8GHz | 70 | 6~12.4GHz | 60 | |
8~12.4GHz | 60 | 12.4~18GHz | 60 | |
12.4~18GHz | 60 | 18~26.5GHz | 55 | |
26.5~40GHz | 50 | |||
接口形式 | SMA（F） | 2.92mm | ||
承受功率（W Max） | DC~3GHz | 120 | DC~6GHz | 40 |
3~8GHz | 75 | 6~12.4GHz | 30 | |
8~12.4GHz | 60 | 12.4~18GHz | 25 | |
12.4~18GHz | 50 | 18~26.5GHz | 15 | |
26.5~40GHz | 5 | |||
切換時間（ms Max） | 20 | 20 | ||
重復性（dB Max） | 0.05 | 0.05 | ||
壽命（萬次 Min） | 100 | 100 | ||
環境適應性 | 工作溫度：-20℃~+70℃； 存儲溫度：-55℃~+85℃ | 工作溫度：-20℃~+70℃；存儲溫度：-55℃~+85℃ | ||
直流驅動電壓（V） | 自復位型：24~30（額定值+28V） 11~13（額定值+12V） 自保持型：24~30（額定值+28V） 11~13（額定值+12V） | |||
直流驅動電流（mA） | 自復位型：120（額定值+28V） 320（額定值+12V） 自保持型：100（額定值+28V） 200（額定值+12V） | |||
控制方式 | TTL | TTL | ||
