思儀 1465C/D/F/H/L-V信號發生器

產品綜述

1465-V系列信號發生器在100kHz～67GHz的頻率范圍內具備優異的矢量調制性能，200MHz內部調制帶寬和2GHz外部調制帶寬的實時帶寬指標，可滿足各種寬帶信號的模擬需求。卓越的頻譜純度和輸出功率指標，尤其是10GHz載波@10kHz頻偏達到-126dBc/Hz，可滿足對測試信號要求苛刻的高端測試需求。具有優越的矢量調制精度，全頻段EVM<1.4%（4Msps），達到計量級設備要求。其基帶信號發生器設置簡單、性能靈活，調制格式多，支持PSK、QAM、FSK，ASK等20余種通用調制格式和5種下載格式的任意波調制，可以根據用戶需要編輯、下載配置所需要的波形，完成各種信號模擬，滿足各種復雜信號的測試需求。此外，“太空艙”操作界面設計和10.1吋高亮度觸摸屏可帶給用戶全新的操作體驗。

1465-V系列信號發生器在滿足寬波段大帶寬的條件下，可為用戶提供樣式齊全的純凈的模擬、矢量調制信號和編輯靈活的任意波調制信號。是雷達、通信、導航、元器件以及國防軍工等多領域各種用頻設備或者裝備性能測試的理想選擇。

功能特點

• 寬頻段矢量信號發生


• 大矢量調制帶寬

• 高兼容性任意波數據格式下載

• 卓越的頻譜純度

•  寬頻帶大功率輸出

• 計量級矢量調制精度

•  齊全的通用數字調制樣式

•  靈活的大屏幕觸控操作

• 多種控制和功能擴展接口

 寬頻段矢量信號發生

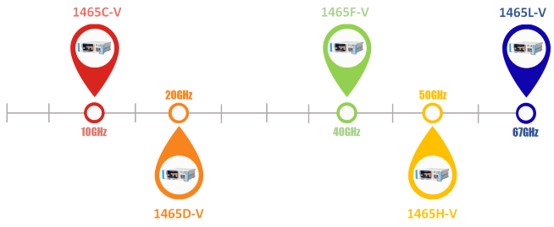

1465-V系列信號發生器能夠根據不同領域用戶的具體需求，提供頻率上限分別覆蓋10GHz/20GHz/40GHz/50GHz/67GHz的多種測試方案。尤其是1465L-V型信號發生器100kHz～67GHz的寬頻段覆蓋的特性可滿足絕大多數用戶的測試需求。

大矢量調制帶寬

1465-V系列信號發生器能夠提供200MHz內部調制帶寬和2GHz外部調制帶寬（3.2GHz載波以上）的矢量信號發生功能。

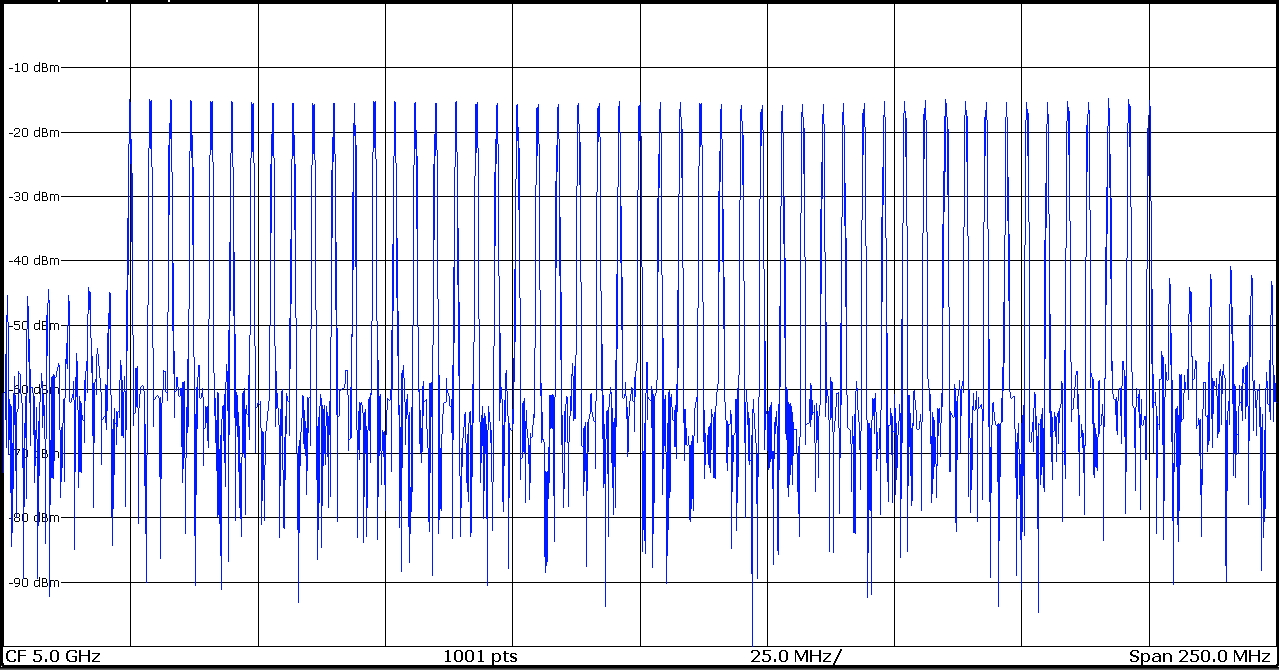

5GHz載波200MHz調制帶寬多音信號

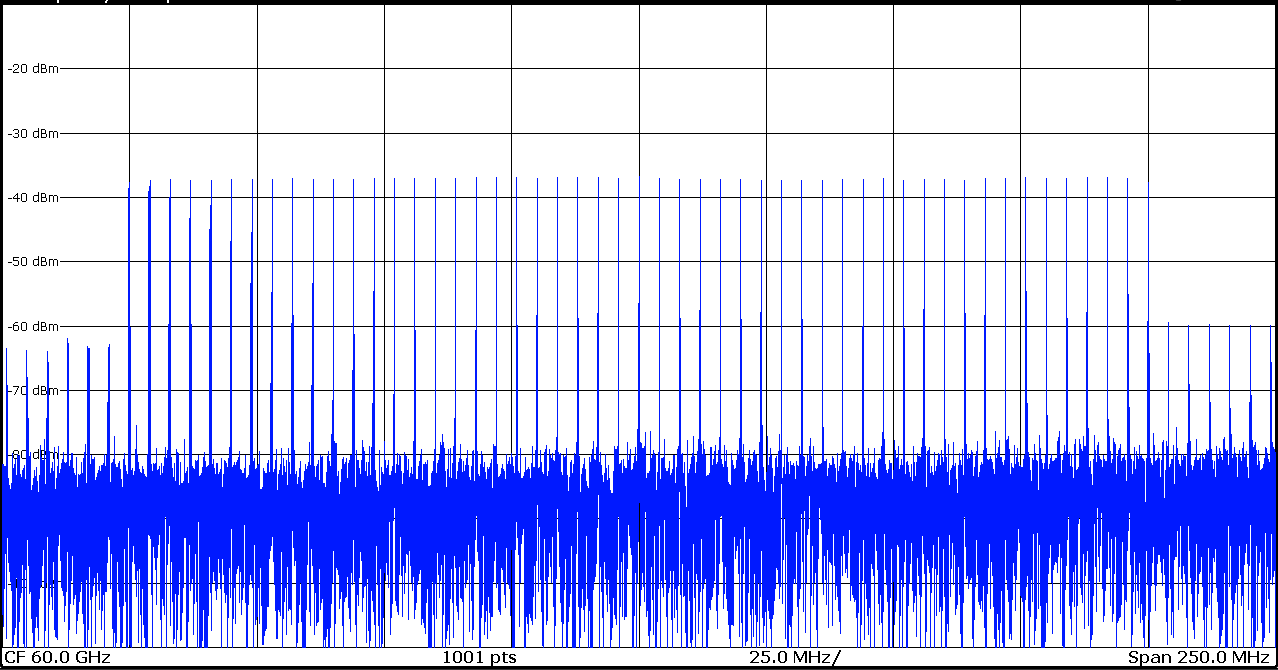

60GHz載波200MHz調制帶寬多音信號

高兼容性任意波數據格式下載

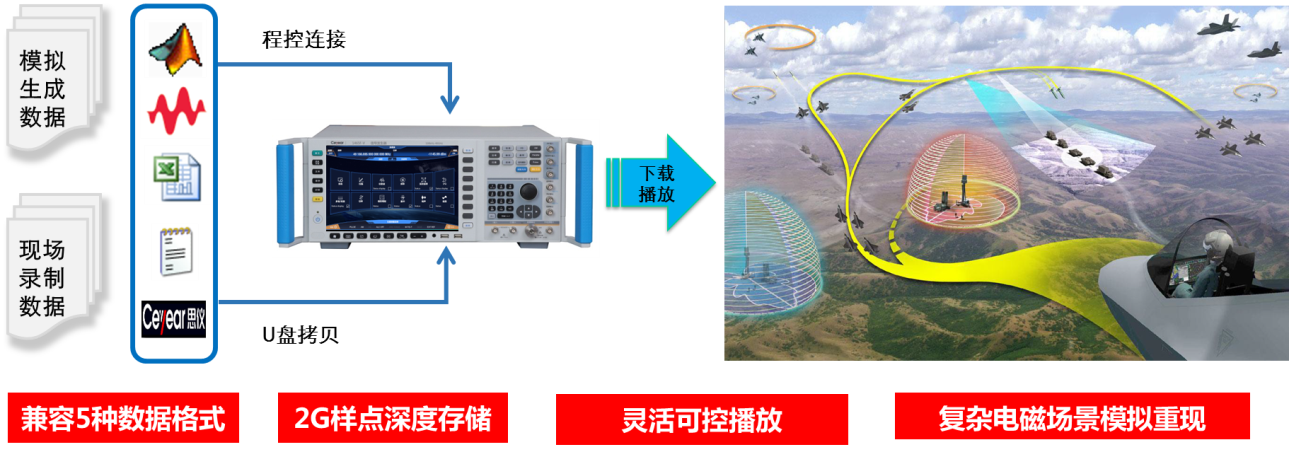

1465-V系列信號發生器支持Mat-File 5、ASCII、Binary、cap、csv等5種存儲格式的任意波數據直接下載播放，具備2G樣點的存儲深度。

卓越的頻譜純度

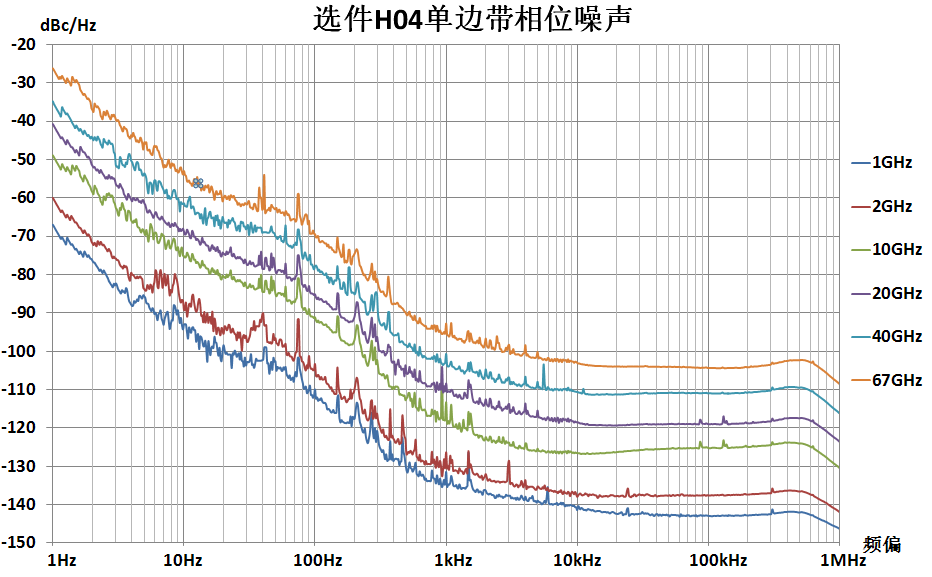

1465-V系列信號發生器能夠輸出極其純凈的信號頻譜，單邊帶相位噪聲10GHz載波@10kHz頻偏典型值-126dBc/Hz，1GHz載波@10kHz頻偏典型值-142dBc/Hz，即可用于多普勒雷達、高性能接收機阻塞和相鄰信道選擇性測試，也是進行本地振蕩器、低抖動時鐘替代的理想選擇。

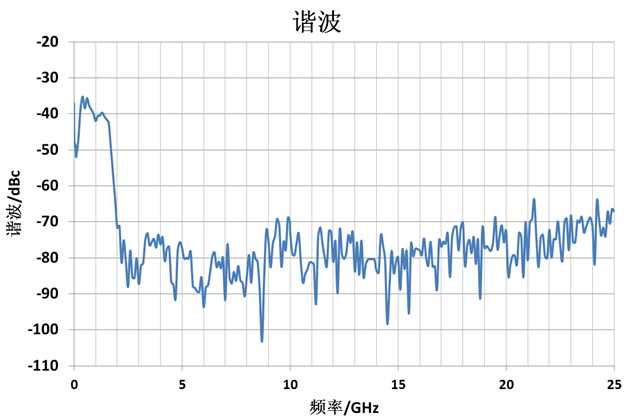

2GHz掃寬非諧波

寬頻帶大功率輸出

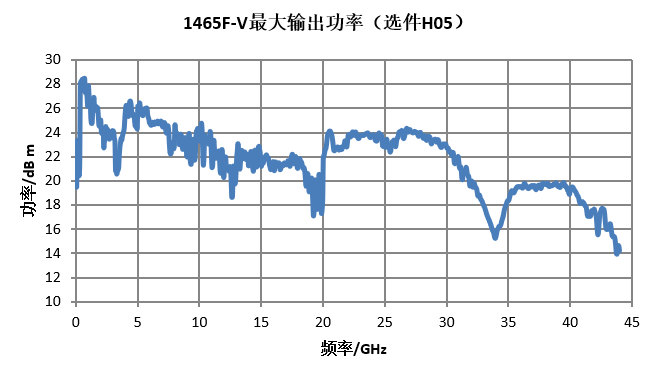

H05大功率選件最大輸出功率典型值：20GHz為+22dBm，40GHz為+16dBm。如果您在測試中需要大功率激勵信號，無需外接放大器，即可得到所需測試信號，而且功率準確度更高、穩定性更好。

計量級矢量調制精度

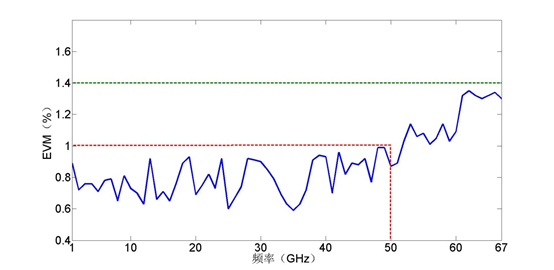

1465-V系列信號發生器具備優良的矢量調制精度，100kHz～40GHz頻率范圍內EVM<1.4%（測試值<1.0%），40GHz～67GHz頻率范圍內EVM<2.5%（測試值<1.5%）。

碼元速率：4Msym/s，root Nyguist濾波器，α=0.3，QPSK格式下EVM測試。

齊全的通用數字調制樣式

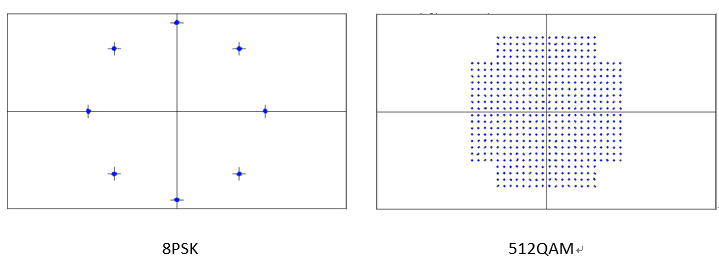

1465-V系列信號發生器可支持涵蓋PSK、QAM、FSK、MSK等超過20種格式的通用數字調制信號的實時發生。

靈活的大屏幕觸控操作

10.1吋寬屏LED顯示器，1280×800高分辨率，清晰地展現儀器狀態信息。醒目的色彩搭配、合理的功能分區和各種功能的面板按鍵，不僅給您帶來新穎的視覺感觀，更能給您方便、快捷的操作體驗，幫您提高測試效率。除了面板按鍵，您還可以通過帶回車功能的旋轉按鈕、觸控屏點擊滑動、外接鍵盤鼠標等方式對儀器進行操作，每種方式都能獨立完成儀器操作。

多種控制和功能擴展接口

支持USB、LAN、GPIB、監視器等多種輔助接口，USB可用于傳輸數據、外接鍵盤/鼠標操作儀器，LAN、GPIB可用于程控，監視器接口用于外接顯示器。

典型應用

為高可靠性的衛星通信設備測試建立堅實的基礎

1465-V系列信號發生器可在100kHz～67GHz的頻率范圍產生高質量用戶自定義調制及基本數字調制信號，能夠?qū)πl(wèi)星通訊系統提供重復、可靠的測試。其高帶寬外部矢量調制、自定義數據源、加性噪聲功能滿足用戶產生真實性的測試信號來進行產品測試。

為雷達裝備及電子對抗系統提供不同應用場景的測試信號

1465-V系列信號發生器頻率范圍寬、分辨率高（16bit）、信號模擬仿真功能強大，通過編輯不同場景下的波形段可產生不同調制格式的復雜序列，配合功能豐富的同步觸發接口，模擬產生實戰環境下的復雜干擾信號,對雷達裝備抗干擾性能進行測試。

為隱身飛機系統、大容量通信裝備系統、電子戰系統測試提供精確的任意波調制信號

1465-V系列信號發生器具有最大2G采樣點波形存儲空間，能夠讓設計者生成更接近真實的長時間測試方案，多達5種任意波數據格式的支持，滿足主流工具軟件設計需要。

高性能接收機測試

1465-V系列信號發生器具有高達140dB的輸出動態范圍和極高的頻率穩定度，頻率分辨率0.001Hz，可輸出高精度標準測試信號，用于雷達、電子戰、通信裝備中的高性能接收機性能測試中，解決靈敏度、動態范圍、通道選擇性等指標測試問題。

本振替代

1465-V系列信號發生器具有極高的信號質量，可做為理想的本振源替代發射機、接收機等被測設備中的本振，有效避免本振質量不好對測試帶來的負面影響，從而保證您的測試精度和可信性。
