思儀 9951Y光波測試系統

產品綜述

9951Y/A光波測試系統是一款模塊化綜合光電參數測量儀器，最多可搭載18個光功率計模塊或者9個光衰減器模塊組成多通道測試儀器，也可自由選擇光衰減器模塊、光功率計模塊、光開關模塊及擾偏器模塊等組成測試系統，儀器可完成光信號的連續可變衰減、準確的光功率測量、光路切換、光偏振控制及高速擾偏等功能，主要完成光纖、光纜、光無源器件以及光模塊的生產測試。系統具有以太網控制功能，配合本機使用手冊內控制指令可完成對系統的控制及通信，系統支持多客戶端訪問功能，最多允許64路客戶端訪問系統。

功能特點

主要特點

• 模塊自動識別功能

• 光功率衰減控制功能

• 全波段范圍光功率測試功能

• 高速光擾偏功能

• 偏振相關損耗測試功能

• 遠程控制功能

• 多客戶端訪問功能

模塊自動識別功能

系統上電后自動識別模塊并將其對應的顯示信息進行顯示，方便用戶搭建系統。

光功率衰減控制功能

系統內搭載衰減器模塊時可進行光功率衰減控制，可通過本地或者上位機兩種方式設置衰減值，衰減控制準確，重復性好。

全波段范圍光功率測試功能

光功率計模塊工作波長為800nm～1700nm，該模塊進行了全波段校準，系統內搭載光功率計模塊時可進行全波段范圍的光功率測試。

遠程控制功能

系統具有以太網控制功能，并編寫相應控制指令，配合本機使用手冊內控制指令可完成對系統的控制及通信。

多客戶端訪問功能

系統支持多客戶端訪問功能，最多允許64路客戶端訪問系統，結合該功能可搭建大型的光模塊生產測試系統。

典型應用

主要完成光纖、光纜、光無源器件以及光模塊的生產測試。

模擬光模塊生產測試

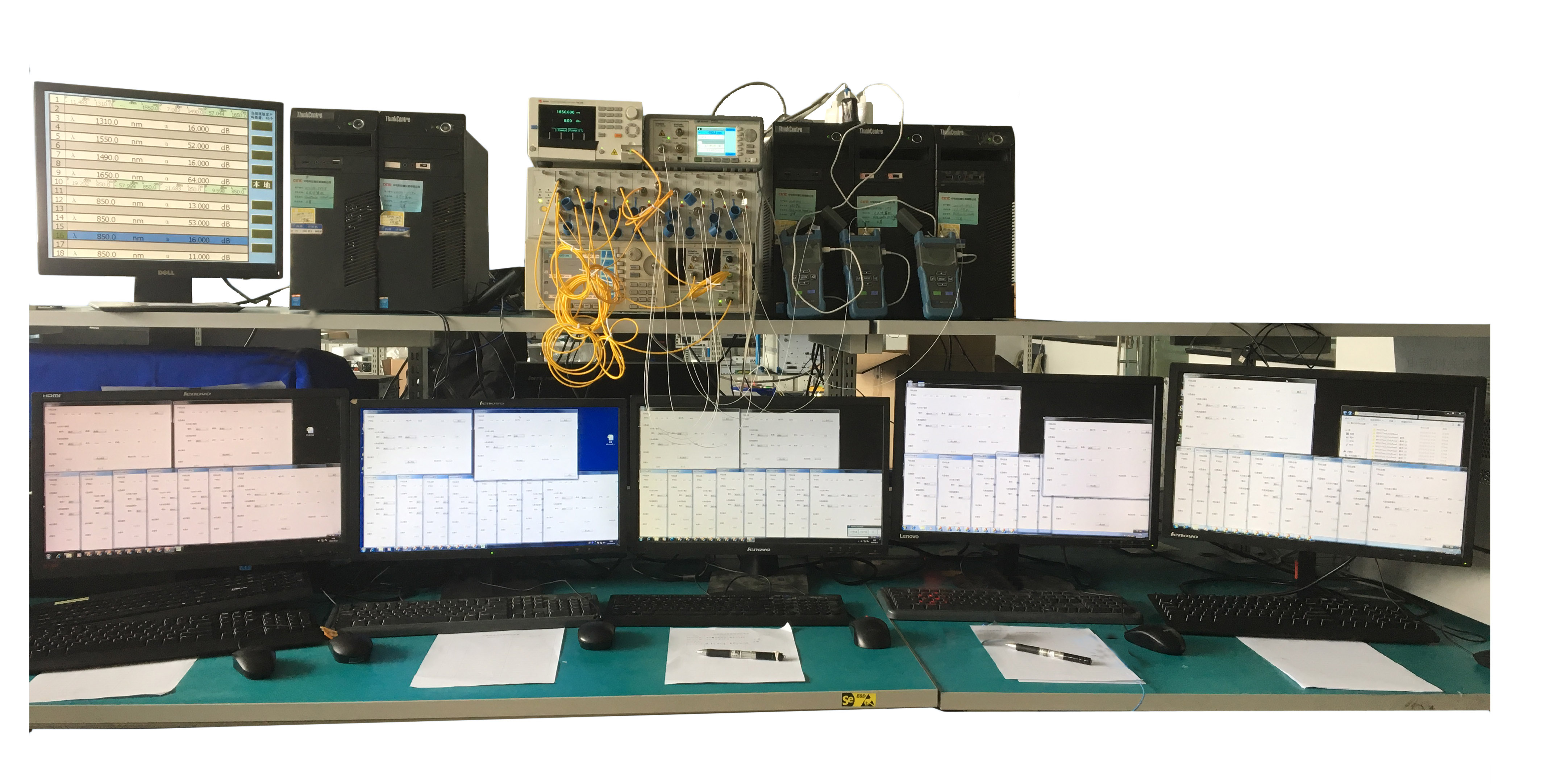

使用多個光功率計模塊、光衰減器模塊及光擾偏模塊等組成測試系統，利用系統的遠程控制和多客戶端訪問功能可以建立光模塊生產測試系統，形成多條光模塊測試線路，節省操作臺空間，本機的多客戶端功能同時保證可遠程監控測試數據，保證測試系統運行正常，提高生產測試效率。如圖所示為模擬光模塊測試現場。
