思儀6592便攜式太陽能電池測試儀

產品綜述

6592便攜式太陽能電池測試儀主要用于戶外太陽能電池組件伏安特性測試，能夠方便、快速地測試太陽能電池組件在自然光照下的工作特性，可為太陽能電站設計、驗收、維護提供測試保障，是電站建設單位、質檢部門、生產廠家、科研單位等常用檢測工具。本產品附帶環境溫度、電池板溫度、輻照度等測試探頭，能夠全面記錄測試的環境狀態。測試儀主機采用便攜式設計，具備防塵、防濺水功能，并采用高亮、陽光下可視彩色液晶，適應戶外工作需求。主機內置用戶熟悉的WINDOWS操作界面，測試結果直觀明確，為用戶提供良好的操作體驗。

功能特點

● 主機與探頭之間采用無線連接，提供最大100米的無線通信功能，使您的測試更便捷。

● 提供擁有專利技術的探頭盒與溫度探頭安裝支架，能夠方便快速地將探頭安裝在電池板上。

● 提供連續發電量測試功能，能夠連續數天檢測組件在戶外的功率變化曲線和輻照度變化曲線，并顯示發電量與累積輻照度數據。

● 支持符合IEC61863規定的多種測量條件轉換功能，適應最新檢測標準要求。

● 提供符合MODBUS/TCP協議的遠程控制功能，能夠在異地編程控制全部測試功能。

● 高亮、陽光下可視彩色液晶顯示，觸摸屏加鍵盤操作；包含以太網、USB等外設接口，提供良好的操作體驗；內置SD卡插槽，支持存儲空間擴容。

● 采用WINDOWS圖形系統，多國語言可選，貼心的菜單設計，讓您能夠迅速掌握儀器的各項功能。

● 戶外低照度伏安特性測試，并提供STC測試條件修正。如果用戶需要，可提供計量服務，出具計量證書。

● 內置豐富的太陽能電池組件修正模型數據庫，覆蓋大多數組件生產商的產品，為測試結果的轉換比對提供參考，并為用戶提供了全面的參數設置功能，方便用戶手動添加測試修正模型。

● 內部具備高壓隔離電源設計，為用戶提供可靠的安全保障。自動量程切換功能，帶過壓過流保護，并提供可設定的自動連續測試功能。

● 內置大容量可更換鋰離子電池，為測試提供充足電力。

● 具備環境溫度檢測、電池板溫度檢測、太陽輻照度檢測等環境監測功能，并提供用戶可選的輻照度計量證書。

可測量參數： I-V曲線，P-V曲線，短路電流，開路電壓，峰值功率，峰值功率點電壓、電流，填充因子，轉換效率，串聯電阻，并聯電阻，太陽電池溫度，環境溫度、輻照度。

便捷直觀的曲線測試操作

高分辨率全局測試曲線顯示，可選STC等測試條件修正，可定制的自動連續測試功能。被測組件的伏安特性細節特征、環境信息和校準組件信息一目了然，并提供數據保存、讀取與傳輸功能。提供更高采樣率選擇功能。

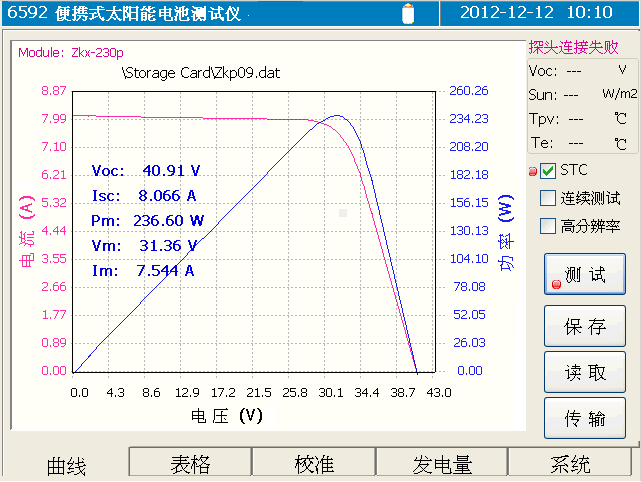

曲線測試界面與進行STC修正后的曲線界面對比

表格方式測試數據對比

列表顯示當前被測光伏陣列多組測試結果。測試結果已經折算至單個組件，并提供更多用戶關心的參數，能直接與修正模型中的組件參數對比，明確反映被測組件的性能優劣。

表格顯示界面

豐富的校準模型

內置校準數據庫，并允許用戶設置校準模型。內置數據庫提供了市售大多數組件生產商的組件校準參數模型，省去您設置復雜校準參數的煩惱。

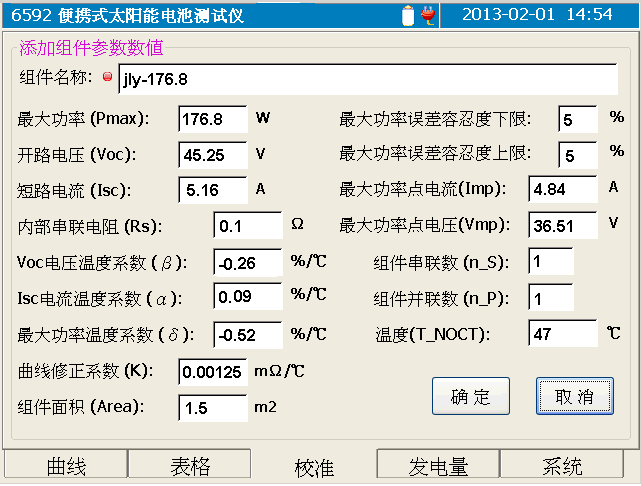

校準主界面與用戶設置校準參數界面

靈活的輻照度與溫度探頭設置

環境參數獲取方式靈活多樣，提供了從探頭獲取數據或手動設置功能，并額外提供了脈沖式太陽模擬器光強測試功能。由于日常使用環境的變化，對探頭的測試數據會產生一定影響，為用戶貼心設計了修正系數設置。探頭與主機的連接方式也有藍牙與串口連線兩種選擇方式。

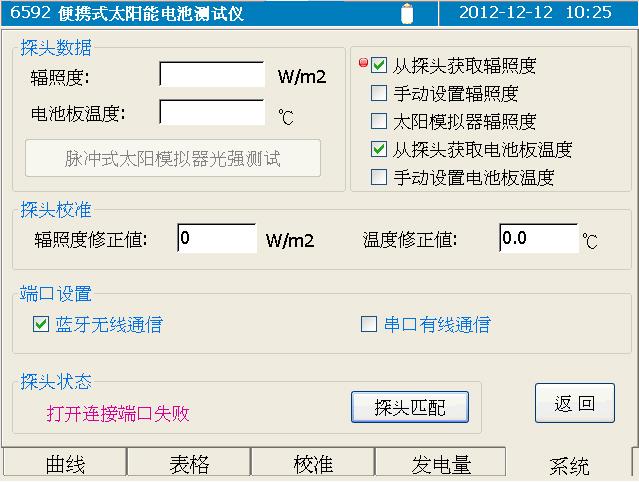

探頭設置與通信設置界面
