思議 6416掌上型光時域反射計

產品綜述

6416掌上型光時域反射計是針對FTTx而設計的測試儀器。該產品主要用于測量光纖光纜的長度、傳輸損耗、接頭損耗等光纖物理特性，并能對光纖線路中的事件點、故障點準確定位。廣泛應用于光纖通信系統的工程施工、維護測試及緊急搶修；光纖光纜的研制與生產測試等。

     6416外觀結構采用雙色雙料一體化模具設計工藝，外觀新穎亮麗、堅固耐用、操作非常方便，采用高級防反射LCD顯示，使得野外環境下操作界面清晰可見，整機采用雙路供電方式，大容量鋰電池使整機的工作時間長達10小時以上，該產品具有兩種USB接口形式，既可接入U盤，也能通過USB數據線與PC機通信。同時，為方便操作人員攜帶方便，該產品采用了更人性化的設計，為儀器配備了舒適的背帶。

功能特點

主要特點：

•   掌上型、重量輕、便于攜帶；

•   雙色雙料一體化模具工藝，堅固耐用；

•   高級防反射LCD，野外環境下顯示界面清晰可見；

•   1m事件盲區，測試光纖跳線輕松自如；

•   具有自動及手動測試功能；

•   自動來光監測功能；

•   觸摸屏和按鍵雙重操作；

•   雙USB接口功能，既可外接U盤，也能通過SyncActive軟件與PC機通信；

•   支持Bellcore GR196及SR-4731文件格式；

•   智能電池電量指示及電池低電壓告警功能；

•   WinCE視窗操作系統，中英文操作界面；

•   超過10小時的電池續航時間，適于長時間野外施工；

•   內置VFL可視紅光故障定位功能；

•   OTDR光輸出頭采用可更換方式，端面清潔更加方便；

•   應用軟件在線升級，無需返回原廠。

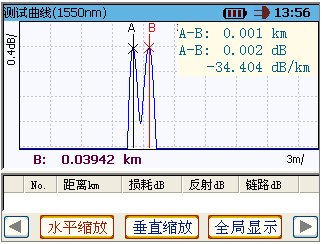

•   事件盲區

 6416具有事件盲區短，尤其適于對短的光纖鏈路或光纖跳線的測試。

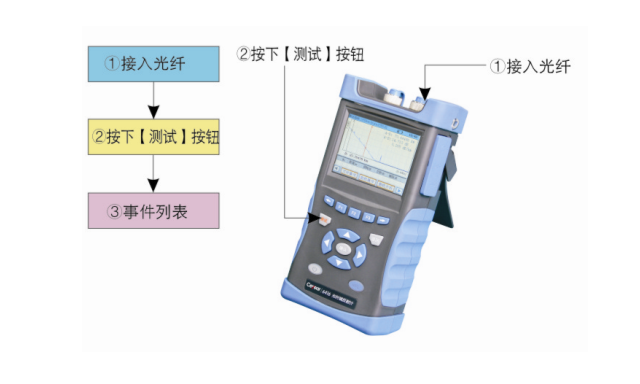

•   快速自動測試

6416的自動測試功能使得用戶無需了解更多的有關該儀器操作的細節，測試步驟變得非常簡單，只需要接入光纖、點擊【測試】按鈕即可，儀器會自動設置最佳測試條件并最終給出準確的測試結果，如測試曲線和事件列表等。

•   快速曲線分析

6416能夠快速準確地查找出測試曲線中的事件點或故障點及其位置信息，并以事件表的形式列出線路中所有的事件信息，這對線路維護人員非常有用，既提高測試效率，又無需了解煩瑣的背景知識。

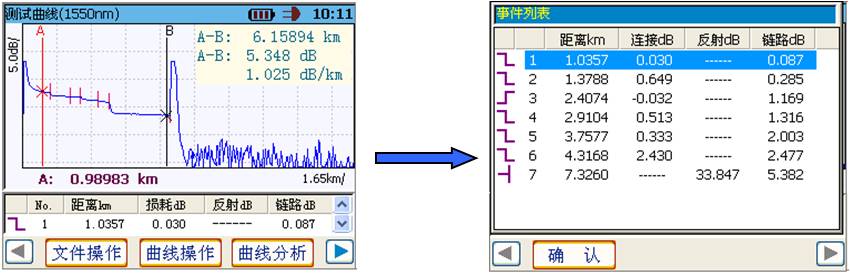

曲線分析及事件列表

•   文件管理

6416具有文件管理功能，除了能對機內或U盤中的文件進行存儲、瀏覽、刪除外，還能夠外接基于PCL語言的激光打印機或噴墨打印機，以便打印測試報表。

除此之外，6416還可借助SyncActive軟件通過USB數據線與PC機高速通信。

文件管理及數據傳輸

•   便利的VFL功能

借助6416的可視紅光故障定位（VFL）功能可以非常方便、快捷地發現短距離光纖鏈路中斷點或大的損耗點位置，以便維護人員及時采取措施，節省時間。

•   自動來光監測及告警功能

    當OTDR測試光纖鏈路時，如果光纖中有通信光信號，會造成測試結果不準確，甚至?xí)x器的光探測器造成不可恢復的損壞。6416 具有對被測光纖中的通信光信號自動監測功能，一旦光纖接入到6416的光接口中，系統將自動監測光纖中是否有通信光信號，一旦監測有光信號，將告警提示，為儀器提供快捷及時的保護。
