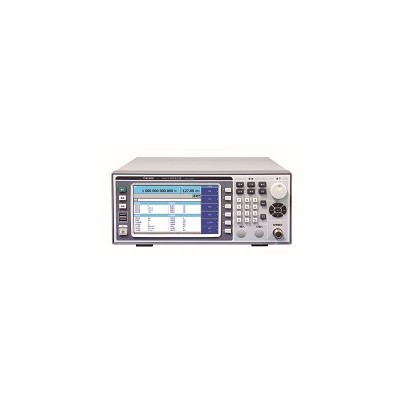

思議 1441系列信號發生器
思議 5227D手持式以太網測試儀

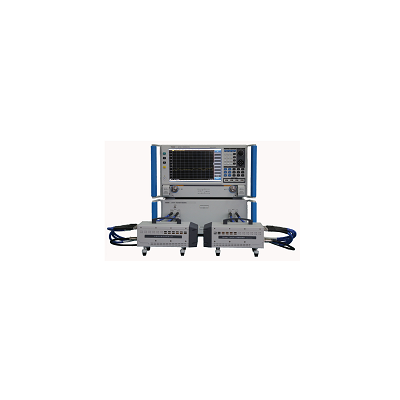

思議 3643X/49X 系列S參數測試模塊

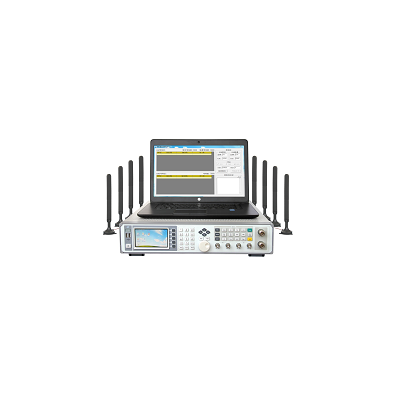

思議 1445E 移動通信智能推送儀
思議 3672A/B/C/D/E矢量網絡分析儀

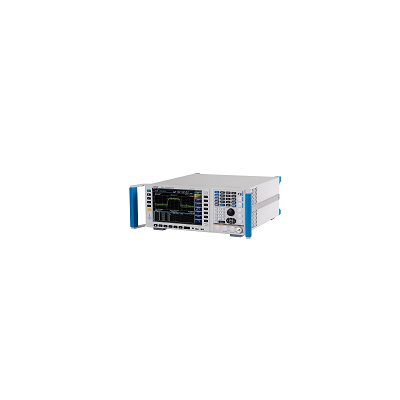

思議 4051A/B/C/D/E–S系列信號/頻
思議 6471/A/M光纖熔接機
思議 4957B/D/E/F微波綜合測試儀
產品綜述
3860C/D/E微波功率放大器是一款寬帶大功率微波放大器，帶有功率顯示以及外穩幅輸出等功能。工作頻率覆蓋10MHz～40GHz，在部分頻段輸出功率可以達到29dBm以上，它具有攜帶方便、操作簡單、頻帶寬等優點。工作頻帶寬、輸出功率大是它的最大特點，能廣泛應用與測試和電子對抗領域。
功能特點
寬頻帶：800MHz ~20GHz/18GHz ~40GHz/ 10MHz~20GHz
增益大于18dB
飽和輸出功率大于20dBm
交流電源：220V/ 50Hz
功能介紹
1 輸出功率顯示
儀器前面板配有顯示屏，可實時顯示放大器的輸出功率，以dBm顯示。
2 外穩幅輸出功能
該放大器通過BNC電纜與1464系列合成源相連，可以實現外穩幅輸出功能。
型號 | 3860C | 3860D | 3860E | |
頻率范圍 | 0.8GHz～20GHz | 18GHz～40GHz | 10MHz～20GHz | |
小信號增益 Pin=-30dBm | ≥23dB | ≥22dB | ≥22dB | |
外穩幅輸出功率 | ≥28dBm （典型值為29dBm） | ≥19dBm （典型值為20dBm） | ≥22dBm（典型值為23dBm） | |
外穩幅輸出功率平坦度 | ≤±2.5Db （典型值為≤±2dB） （Pout=+30dBm或+28dBm） | ≤±2.2dB （典型值為≤±1.8dB） （Pout=+20dBm或+19dBm） | ≤±2.5dB （典型值為≤±2dB） （Pout=+23dBm或+22dBm） | |
飽和輸出功率 | ≥29dBm（典型值為≥30dBm） | ≥20dBm （典型值為≥21dBm） | ≥24dBm（典型值為≥26dBm） | |
輸入端口駐波比 | ≤2.5（典型值為≤2.2） | ≤2.5（典型值為≤2.2） | ≤2.0（典型值為≤1.8） | |
噪聲系數 | ≤10dB （典型值為≤8dB） | ≤14dB （30GHz前典型值為≤9dB） | ≤8dB（典型值為≤6dB）（500MHz～20GHz） |
