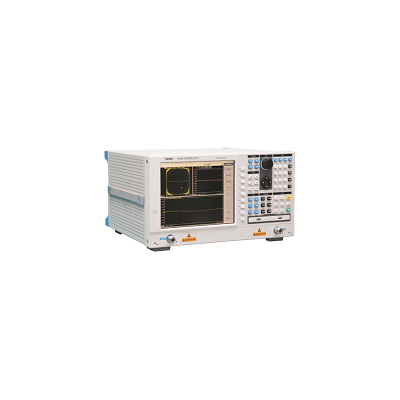

3656B矢量網絡分析儀
思議 9208A無線通信射頻電路實驗教

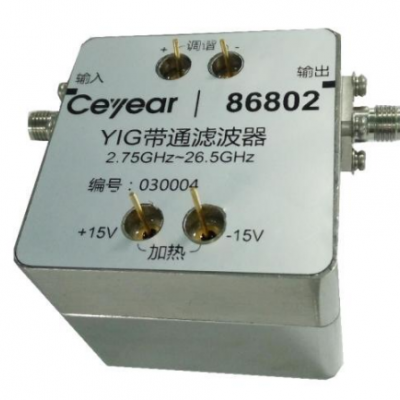

思議 86801 YIG調諧帶通濾波器

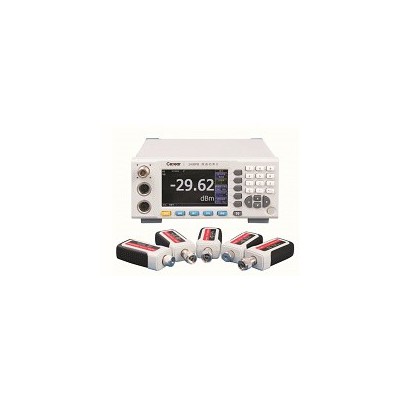

思議 2438CA/CB/PA/PB微波功率計

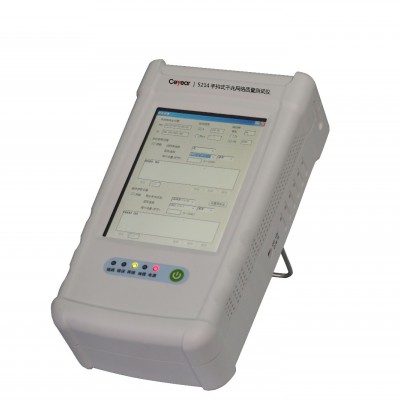

思議 5214手持式千兆網絡質量測試儀

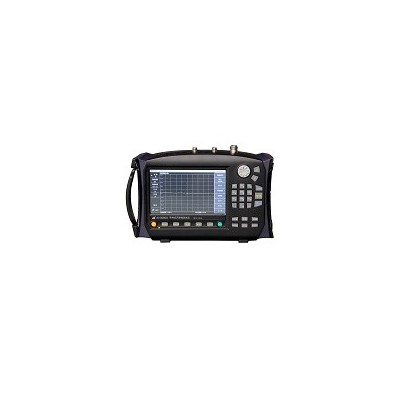

思議 3680A/B天饋線測試儀

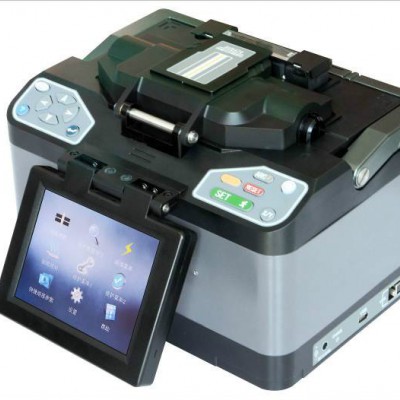

思儀 6474保偏光纖熔接機
思議 86403光纖切割刀

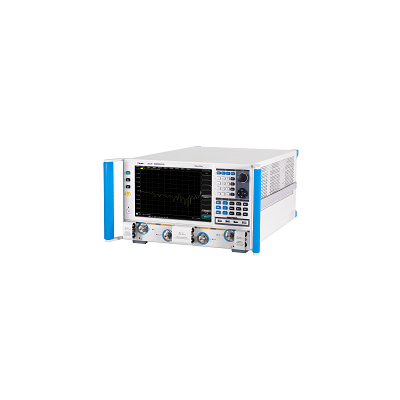

思議 3672A/B/C/D/E矢量網絡分析儀
產品綜述
387XX固態功率放大器系列分頻段可實現9kHz～110GHz的頻率范圍內輸入信號的功率放大。具有輸出功率顯示、增益可調、功率穩幅及遠程控制等功能特點。
387XX固態功率放大器系列由工作于不同頻段的多個放大器組成，該系列放大器采用寬帶大功率信號放大與合成技術，可用于雷達、通信、電子干擾、電磁兼容、大功率元器件測試等諸多領域，是寬帶大功率測試系統中不可缺少的重要儀器。
功能特點
頻率覆蓋范圍寬
高增益功率放大
高精度功率顯示
放大增益可調節
開環內穩幅可選擇
多種報警保護功能
功能介紹
1 輸出功率顯示
儀器前面板配有液晶顯示屏，可實時顯示放大器的輸出功率，并分別以dBm或W顯示。
2 增益(功率)調節
儀器前面板配有增益/功率調節旋鈕，可根據需要調節放大器增益或輸出功率。
3 設置向?qū)?/p>
儀器前面板配有設置向?qū)О存I，可通過操作導航鍵設置顯示頻率為當前工作頻率，以實現功率顯示的頻響補償功能，使顯示功率更加準確。
4 工作開關
工作開關按鈕用于控制固態功率放大器的待機和工作兩種狀態，在后面板電源開關開啟后，前面板工作開關默認處于待機狀態，按鍵后切換為工作狀態。
5 程控接口
程控接口（選件）位于儀器后面板，可通過GPIB或WLAN接口實現儀器的遠程控制。
序號
型號
頻率范圍（GHz）
增益
(dB) Min.
P1dB
(dBm) Typ.
Psat
(dBm) Typ.
射頻接口
形式
1
38701E
0.8~3
45
37
45
N（f）
2
38701F
0.5~6
40
37
43
N（f）
3
38701D
2~6
40
37
43
N（f）
4
3871AD
9kHz～250MHz
54
50
51
N（f）
5
3871AH
80MHz～1GHz
54
50
51
N（f）
6
3871AA
1～2.5
53
48
50
N（f）
7
3871AP
1～2.5
53
49
52
N（f）
8
3871AB
1～6
50
38
45
N（f）
9
3871AS
0.5～6
50
40
47
N（f）
10
3871AT
0.5～6
50
43
50
N（f）
11
3871AU
0.5～6
50
45
52
N（f）
12
3871DA
6～18
46
42
43
N（f）
13
3871DB
6～18
50
42
47
N（f）
14
3871DC
6～18
53
43
50
N（f）
15
3871EA
18～26.5
43
39
40
3.5mm（m）
16
3871EB
18～26.5
43
42
43
3.5mm（m）
17
3871EC
18～26.5
46
43
50
3.5mm（m）
18
3871FA
26～32
40
36
40
2.4mm（m）
19
3871FC
26～32
40
37
42
2.4mm（m）
20
3871FB
32～40
40
36
40
2.4mm（m）
21
3871FE
26～40
43
38
40
2.4mm（m）
22
3871HA
40～47
40
35
37
2.4mm（m）
23
3871LC
40～67
30
27
30
1.85mm（m）
