產品綜述
86801 YIG調諧帶通濾波器是采用鐵氧體諧振子的電流調諧型帶通濾波器，通帶3dB帶寬大于30MHz，中心頻率調諧范圍覆蓋2.75GHz-18GHz，帶外抑制優于70dB。內置PTC加熱片對鐵氧體諧振子加熱恒溫，加熱電壓為±15V；調諧靈敏度約為50±5MHz/mA，可作為預選器用于信號接收系統前端。
功能特點
調諧頻帶：2.75GHz – 18GHz
插入損耗：≤ 6dB
3dB帶寬：≥ 30MHz
帶外抑制：≥ 70dB

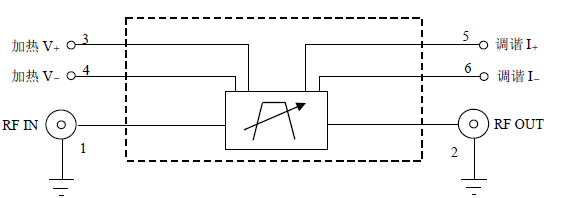

原理框圖
最小值 | 典型值 | 最大值 | 單位 | |
頻率范圍 | 2.75-18 | GHz | ||
3dB帶寬 | 30 | 33 | - | MHz |
插入損耗 | - | 5.0 | 6.0 | dB |
帶外抑制 | 70 | 75 | - | dB |
帶外假響應 | 20 | 23 | - | dB |
磁滯 | - | 18 | 20 | MHz |
溫漂 | - | 27 | 30 | MHz |
調諧靈敏度 | 45 | 50 | 55 | MHz/mA |
限幅功率 | 10 | 12 | - | dBm |
調諧線圈內阻 | 34 | 36 | - | Ω |
加熱電流 | - | 120 | 600* | mA |
使用極限參數：
最小值 | 最大值 | |
射頻最大輸入功率 | - | +20dBm |
加熱電壓 | - | 32V |
調諧電流 | - | 800mA |
工作溫度范圍 | 0℃ | +60℃ |
儲存溫度范圍 | -40℃ | +85℃ |

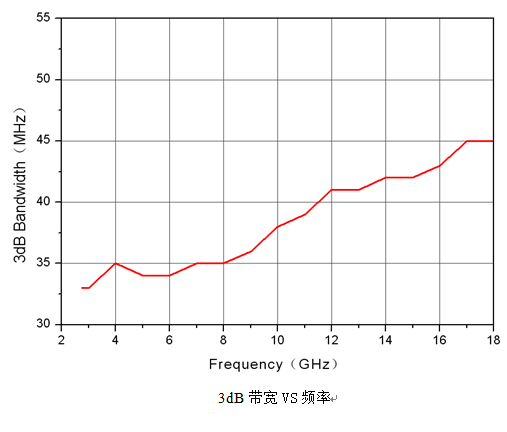

典型測試曲線 ：（溫度：25℃）
