產品綜述
電阻有耗功分，尺寸小，結構緊湊，頻率范圍DC-26.5GHz，幅度平衡、相位平衡指標比較高，適合寬帶信號等分、合成，適用于功率校準、功率檢測、功率補償、等等用途。
功能特點
頻率范圍DC~26.5GHz
體積小，15.5mm×16.5mm（不包括接頭）
插入損耗7.5dB，幅度平衡±0.5dB，相位平衡±3度
2路功分/合成。
技術指標：
頻率范圍(GHz) | 隔離度 (dB Min) | 回波損耗 (Min) | 插入損耗 (dB Max) | 幅度平衡 (dB) | 相位平衡 (Deg) | 路數 | 輸入功率 (W Max) | 接口形式 |
DC-26.5 | 10 | 17(in) | 7.5 | ±0.25 | ±3 | 2 | 1 | 3.5mm（f） |

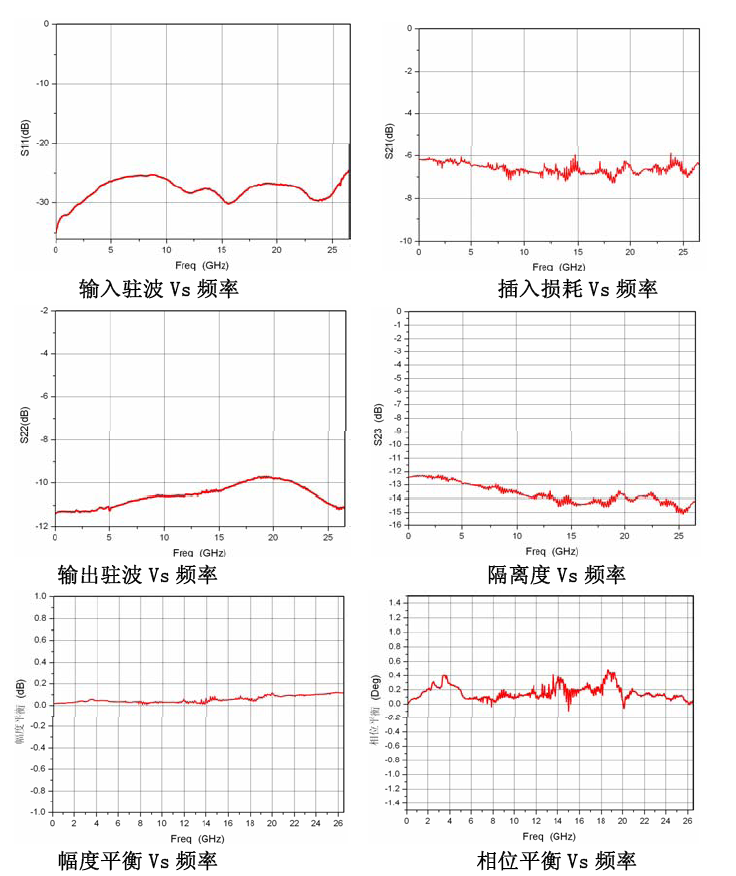

典型測試曲線 ：（溫度：25℃）
接口定義：
RFc | 射頻輸入端口，無隔值，本身對地開路 |
RF1，RF2 | 射頻輸出端口，兩者之間幅度，相位平衡較好，無隔值，本身對地開路 |

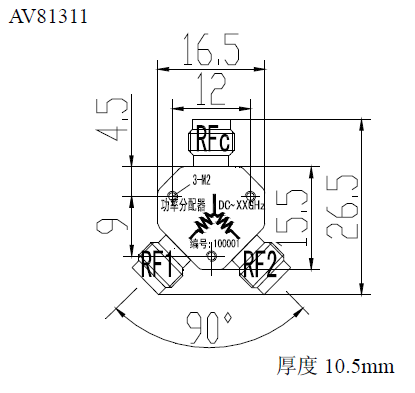

外形尺寸：
