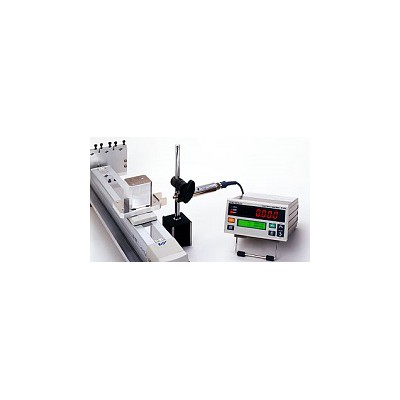

小野測器 ST-1210通過速度儀
小野測器 TH-3000/3000H系列微小容
小野測器 LV-7000系列激光表面速度

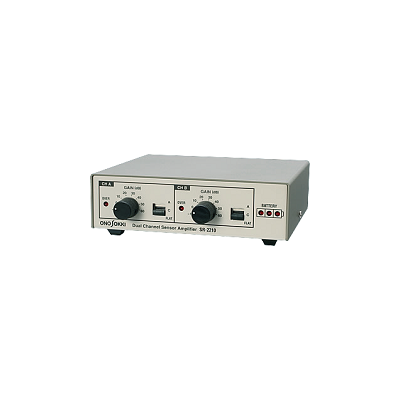

小野測器 SR-2210 2通道傳感放大器
小野測器 RH系列小型高剛性扭矩傳感

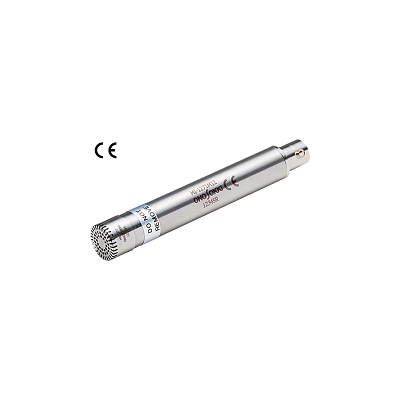

小野測器 MI-1271M12測量用TEDS對應
DG-5100是可以安裝于計測機柜內的高分辨率數字式位移傳感器用計數器。
輸入頻率達3 MHz，具有現行其他產品的10倍以上的高速計數處理能力。(相當于 GS-3800系列， 1.2 m/s的測量滑桿速度) 標準配置提供支持，設定條件存儲功能，結果范圍(最大值-最小值)表示功能，計數加權功能，偏移量設定功能，以及多種計算功能。
提供內裝件形式的選配功能，最多可選擇3種選配功能進行組合使用。選配功能有以下5種。
1 模擬電壓輸出功能
2 BCD輸出功能
3 比較輸出功能
4 RS-232C通信功能
5 DC 電源功能
支持 0.1 μm分辨率的位移傳感器的性能設計，計數功能高速化。 由 0.1 μm分辨率的位移傳感器的測量桿速度換算，達到相同的1.2 m/s
可根據需要選擇BCD輸出，模擬電壓輸出，比較結果輸出等選配內裝件，使用靈活方便。
可以連接使用分辨率 10 μm / 1 μm的位移傳感器(需要使用接口變換電纜，要另行購買)
| 配套數字式位移傳感器 | GS，BS系列(HS系列不配套) |
|---|---|
| 表示器 | 熒光表示器7位 |
| 表示范圍 | 0.0000-±99.9999 [*1] |
| 輸入信號 | 90°相位差信號(方波)，線驅動或電壓信號 |
| 外部控制輸入信號 | 保持、復位 |
| 電源 | AC 100 ～ 240 V |
| 使用溫度范圍 | 0 ～ 50 ℃ |
| 保存溫度范圍 | -10 ～ 60 ℃ |
| 外觀尺寸 | 96(W) x 48(H) x 148(D) |
| 重量 | 370 g |
| 附屬品 | 使用說明書 |
| 名稱 | 功能 | 規格 | 型號 | |
|---|---|---|---|---|
POWER* | AC 電源 | AC 100～240 V (50/60 Hz) | 標準配件 | |
| DC 電源 | DC 12～24 V ± 5 V | TM-0301 | 選配件 | |
| A 單元 | 比較結果輸出 | 出力仕様 1組閉合接點輸出(機械式繼電器) COMP1、COMP2、COMP3的輸出 最大接點容量 DC 30 V / 1 A， AC 250 V / 1 A | TM-0340 | 選配件 |
| B 單元* | BCD 輸出 | BCD碼(更新時間 10 ms以內)集電極開路輸出 7位并行輸出 | DG-0522 | 選配件 |
| RS-232C | RS-232C 功能 通信方式:串行方式 傳送速度:9600 bps、19200 bps 測量數據的輸出，測定條件的設定與取得。 | TM-0350 | 選配件 | |
| C 單元 | 模擬輸出 | 輸出方式:電壓或電流 變換方式:12bitD/A 輸出電壓:-10 ～ +10 V/F.S.(F.S.可任意設定) 輸出電流:0～16 mA 或 4～20 mA/F.S. (F.S.可任意設定) 輸出阻抗:電壓輸出時 100 kΩ以上，電流輸出時500 Ω以下。 線性誤差:. ±0.3 %/F.S | DG-0530 | 選配件 |
| D 單元 | 信號輸入 | 線驅動，電壓信號(使用變換器)對應，傳感器用5 V電源。 | 標準配件 |
