TQ-5300運算顯示器，與法蘭型高鋼性扭矩傳感器配套使用，能將扭矩傳感器的脈沖輸出，變換成數字扭矩值，或模擬電壓輸出。
數字信號輸出，體供4種數字通信接口（選配功能），除原機型配備的數字通信接口RS-232C通信接口外，還可配有EtherCAT，PROFIBUS，CAN信號通信功能，可實現更高速度的數據通信。通過各種數字通信接口的使用，可實現扭矩傳感器的高精度扭矩測量值的無損輸出。
模擬電壓輸出，由于采用將每個脈沖周期進行變換的周期運算方式，可以做到高速響應。標準配備有可供系統升級用的，方便的遙控I/O功能，通信功能及聯鎖報警功能。
另外，配有多量程測量功能（選配功能），使得使用1臺扭矩傳感器即可通過設定對應多段扭矩容量量程的測量使用。
特長
4種數字信號輸出
· 扭矩測量值的高精度輸出
通過各種數字通信接口的使用，可實現扭矩傳感器的高精度扭矩測量值的無損輸出。
多量程測量功能
在進行不同容量的扭矩測量時，需要根據測量的扭矩容量選擇配置相應容量的扭矩傳感器進行測量，如采用多量程測量功能（選配功能TQ-0536），可不需要交換扭矩傳感器，僅使用1臺扭矩傳感器，通過設定各種信息后，由簡單的量程切換對應不同的量程測量。
最多可對應3段不同扭矩容量的測量量程
可通過設定菜單或外部模式進行量程切換
使用外部模式進行量程切換時，通過輸出設定的量程信息，確認設定量程，以免防止設定錯誤發生。
* 多量程測量功能使用時，根據使用的扭矩量程存在一些條件限制，需要在訂貨前進行詳細溝通確認。
高速響應模擬信號輸出

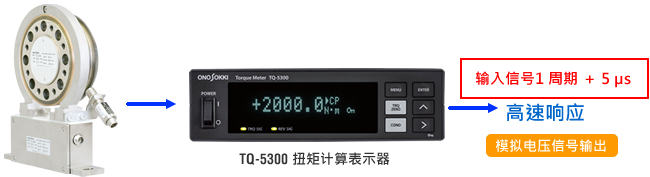

法蘭型高鋼性扭矩傳感器，將扭矩測量轉化頻率信號輸出。扭矩計算表示器將每個頻率周期進行變換的周期運算方式，高速響應進行模擬電壓信號輸出。 高速響應的模擬電壓信號輸出，可以跟蹤扭矩的激烈變化，便于進行最優控制。
配套TQ-1000/2000系列使用
與TQ系列法蘭型高鋼性扭矩傳感器配套使用。

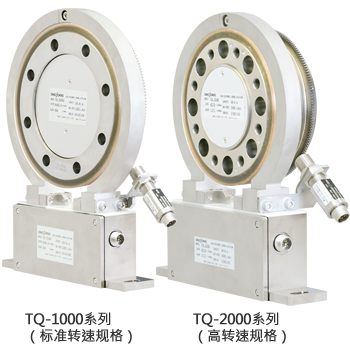

TQ-2000系列扭矩傳感器，最適合用于EV/HEV車輛驅動電機等高轉速狀態下的扭矩測試。
具有轉速模擬信號輸出功能
可同時進行扭矩，轉速的模擬信號輸出。

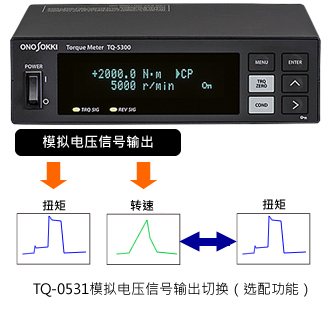

使用選配功能（TQ-0531）可進行2通道的扭矩信號輸出。如1通道用于記錄，1通道用于控制，各通道都可進行低通濾波處理。
規格
| 輸入部分 | ||
|---|---|---|
| 扭矩 | 輸入形式 | 行驅動器輸入 |
頻率范圍 | 1 ｋHz ～ 25 ｋHz | |
| 配套傳感器 | TQ-1000/2000系列 | |
| 信號接口 | D-sub 15 PIN（插座） | |
| 轉速 | 配套傳感器 | MP-981、MP-9820 |
頻率范圍 | 1 Hz ～ 100 ｋHz | |
信號振幅範囲 | High電平 +5 V ± 0.5 V Low 電平 0.5 V 以下 | |
信號接口 | R03-R6F（多治見無線制） | |
| 表示部 | ||
| 扭矩 | 表示位數 | 極性+５位（不包括小數點） |
単位 | N?m、ｋN?m | |
精度 | ± 0.008 %/F.S. ±1計數 | |
| 轉速 | 表示位數 | 極性+５位 |
単位 | r/min | |
精度 | 表示值× (±0.01 %) ± 1計數 | |
| 輸出部分（模擬電壓） | ||
| 扭矩 | 輸出形式 | 電壓0 ～ ±10 V/F.S. |
信號轉換方式 | 周期變換方式（1信號周期轉換1次模擬電壓） | |
2通道切換（選配功能） | 2通道輸出內容可選擇扭矩或轉速 | |
輸出響應時間 | 1信號周期 +5 μs以內 | |
最小匹配負荷 | 100 kΩ | |
| 精度 | ± 0.05 %/F.S. | |
| 信號接口 | D-sub 9PIN（插頭） | |
| 轉速 | 輸出形式 | 電圧出力 0 ～ ±10 V/F.S. |
輸出響應時間 | 1 ms 以內 | |
最小匹配負荷 | 100 kΩ | |
| 精度 | ± 0.3 %/F.S. | |
| 信號接口 | D-sub 9PIN（插頭） | |
| 輸出部分（脈沖） | ||
| 扭矩 | 輸出項目 | 將扭矩傳感器的脈沖信號經整形處理后輸出 |
| 輸出形式 | 開放端子，上拉阻抗330Ω，+ 5 V輸出 | |
脈沖幅 | 與傳感器輸入信號相同 | |
最小匹配負荷 | 10 kΩ | |
| 信號接口 | D-sub 9PIN（插頭） | |
| 轉速 | 輸出項目 | 轉速検出器のパルス出力を波形整形して出力 |
| 輸出形式 | 開放端子，上拉阻抗330Ω，+ 5 V輸出 | |
脈沖幅 | 與傳感器輸入信號相同 | |
最小匹配負荷 | 10 kΩ | |
| 信號接口 | D-sub 9PIN（插頭） | |
| 通信接口 | ||
| 遙控功能 | 輸入項目 | 轉向選擇：無電壓觸點 |
扭矩零點修正值取得開始：無電壓觸點 自動將無負載時的扭矩表示設定為0的功能 | ||
設定條件切換 根據外部信號切換3套測量設定條件（選配功能） | ||
| 輸出項目 | 檢測準備：無電壓觸點 扭矩測量時，接點閉合 | |
比較結果：無電壓觸點 3通道（任意設定報警2通道，內部固定1通道） | ||
設定條件確認 開放端子輸出2通道（有效條件設定狀態2bit輸出） | ||
通信接口 | 標準 | RS-232C |
| 波特率 | 9600/38400 bps | |
| 通信方式 | 同期全雙工模式 | |
| 信號接口 | HR12-10R-8SD（廣瀨電機制） | |
通信接口 | 通信協議 | 符合CAN Ver2.0B |
| 波特率 | 125 /250 /500 kbps 1 Mbps | |
| 輸出更新周期 | OFF/1/2/5/10/20/100 Hz 1 kHz | |
| 輸出項目 | 扭矩値/轉速値 | |
| 信號接口 | D-sub 9PIN（插頭） | |
通信接口 | 通信協議 | ProfibusDP從屬 |
| 波特率 | 9.6/19.2/93.75/187.5/500 kbps 1.5/12 Mbps | |
| 輸出項目 | 扭矩，轉速，設定項目(CAPACITY,FACTOR) | |
| 信號接口 | D-sub 9PIN（插座） | |
通信接口 | 通信協議 | 符合IEC61508 |
| 波特率 | 10/100 Mbps | |
| 輸出項目 | 扭矩値、轉速値、設定項目(CAPACITY,FACTOR) | |
| 信號接口 | RJ45 Ethernet Connector Channel0, Channel1 | |
| 通信接口設置形態 | 選配的通信接口不能同時設置。RS-232C與CAN可同時配套設置。 | |
| 一般規格 | ||
電源電壓 | DC 24V (18 ～ 30 V ) | |
消耗電力 | 約 20 VA（連接扭矩傳感器，不帶選配功能） | |
保存溫度范圍 | 0 ～ 50 ℃ | |
| 使用濕度範囲 | 20 ～ 80 %（不結露） | |
保存溫度范圍 | - 10 ～ 60 ℃ | |
| 保存濕度范圍 | 20 ～ 85 %（不結露） | |
外形尺寸 | 170 (W) × 49 (H) × 150 (D)mm (不含突起部） | |
重量 | 約 700 ｇ | |
| CE標識 | 低電壓：2014/35/EUEN61010-1 等級１ | |
| FCC | CFR47 Part15 SubpartB等級A | |
附屬品 | DC電源接插件 x 1，遙控用接插件x 1，模擬/脈沖信號輸出用接插件x 1，橡膠腿 x 4,
| |
