一、EXTECH PQ3450 簡單介紹 ：

PQ3450是一款三相功率分析儀/數據記錄儀，可在可移動SD存儲卡上以Excel格式記錄多達30,000組測量。該產品易于搭配，具有堅固的超模制外殼，并具有內置時鐘和日歷，35個參數和CAT III 600V安全等級。完成一年保修，4個電壓引線帶鱷魚夾，8節AA電池，SD卡，100-240伏交流適配器和外殼。夾具探頭單獨出售。

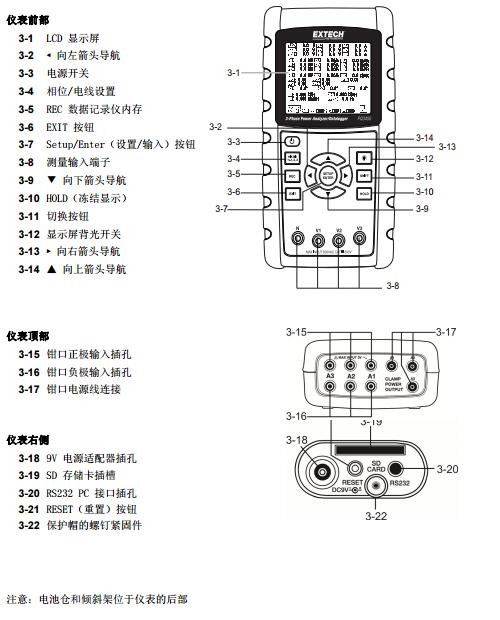

二、EXTECH PQ3450 儀表圖示 ：

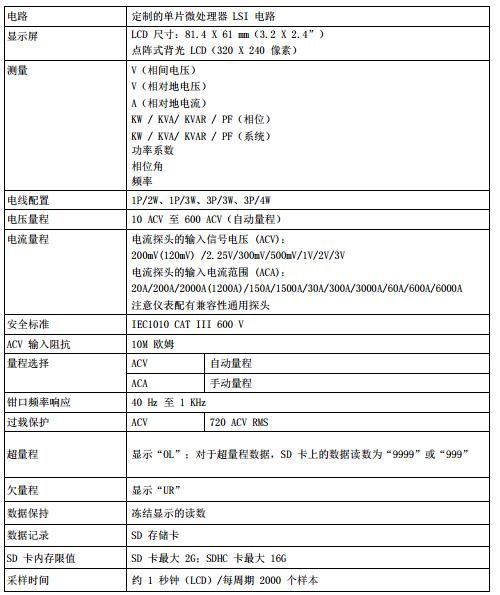

三、EXTECH PQ3450 規格特征 ：

四、EXTECH PQ3450 操作說明 ：

初始化屏幕
1. 開啟儀表時，初始化屏幕會顯示。
2. 儀表還將檢查插入的 SD 存儲卡。顯示屏右下角將顯示“SD check”。如果有 SD 卡插入，閃爍顯示屏將在幾秒后關閉。如果沒有 SD 卡插入，顯示屏將顯示“No disk”。
測量屏幕
在初始化屏幕后，儀表將顯示一個測量屏幕配置。儀表將返回上次電源關機時顯示的屏幕，可能不是以下屏幕。
鍵盤概覽
電源 ：按住它將打開/關閉電源
1Φ 3Φ（相位/電線）：選擇（1P/2W、1P/3W、3P/3W、3P/4W）測量功能
REC：SD 存儲卡的數據記錄按鈕
HOLD：凍結所顯示讀數
背光 ：打開/關閉 LCD 背光
SETUP/ENTER：進入設置模式。還用作 Enter 鍵來確認輸入項
EXIT：在編程時退出屏幕。
SHIFT：用于設置模式的編程鍵
向上箭頭▲:通常，按下它將向上移動光標或更改參數值，不過可使用帶特定功能的變量
向下箭頭▼：通常，按下它將向下移動光標或更改參數值，不過可使用帶特定功能的變量
向左箭頭?：根據特定功能使用變量。
向右箭頭?：根據特定功能使用變量。
