艾示科 382280可編程式直流電源200W EXTECH

一、EXTECH 382280 簡單介紹 ：

382280是可編程200瓦直流電源，具有可調節的40V / 5A輸出加上兩個固定輸出（5V / 2A和3.3V / 3A）和內存，用于重復產品測試的200個設置。它具有高穩定性，低紋波和噪聲，0至60秒可編程過載延遲定時器，可選恒定電流/恒定電壓，以及一個雙向PC接口，允許使用幾乎任何PC通信程序進行設置和讀回。

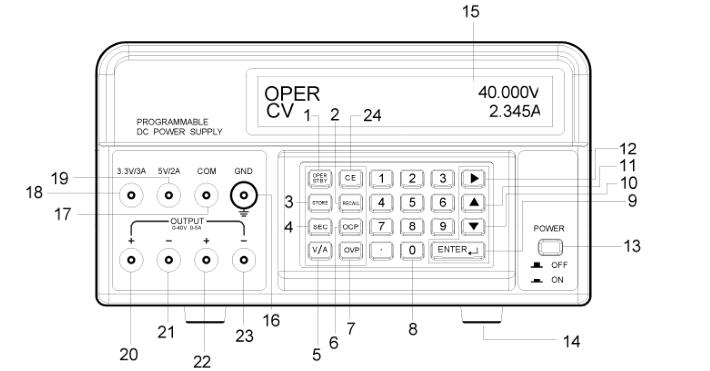

二、EXTECH 382280 儀表圖示 ：

1.歌劇院/STBY︰ 操作/待機按鈕。要啟用/禁用輸出的新聞。供應是在什么時候待機模式輸出是 0 伏特。
2.回顧︰ 按打電話給存儲的輸出設置，或以激活自動測試序列。
3.存儲︰ 按鍵保存現時的 V / 輸出設置為內存。使用數字鍵 （不是箭頭） 來選擇從 000 到 199 的存儲位置，然后按 ENTER。
4.美國證交會 （秒）︰ 按鍵輸入以秒為單位的時間。使用 ENTER 鍵確認條目。
5.V/a︰ 按鍵切換電壓 (V) 和電流 (A) 在顯示器上。
6.OCP （過流保護）︰ 按啟用/禁用 OCP。
7.人民黨 （過電壓保護）︰ 按程序人民黨值 （默認為 40V）。
8.數字小鍵盤和期間按鈕。
9.輸入︰ 按鍵確認條目。
10.▼ （向下箭頭鍵）︰ 按可減少編程的價值。
11.▲ （向上箭頭）︰ 印刷機，以增加編程的價值。
12.（右箭頭）︰ 按鍵將光標移動到行中的新位置。
13.電源開/關︰ 按鍵以打開或關閉的供應。
14.橡膠墊腳。
15.點陣顯示。
16.GND︰ 接地端子 （連接到機箱的單位）。
17.COM︰ 常見終端為 5V 和 3.3 v 輸出。
18.3.3 v / 3A︰ 正極端子為 3.3 v 輸出。如果超過 3A 繪制，輸出將低于 3.3 v指定。
19.5V/2A︰ 正極 5V 輸出。如果超過 2A 繪制，輸出將低于 5V指定。
20.正極端子為 40VDC / 5ADC 輸出。這個終端物理連接到終端 22。使用終端 21 (不是 COM) 作為負極為最佳精度。請注意，終端 21，23 和 COM連接。
21.消極終端為 40VDC / 5ADC (終端 20) 輸出。
22.正極端子為 40VDC / 5ADC 輸出。這個終端物理連接到終端 20。使用終端 23 (不是 COM) 作為負極為最佳精度。
23.消極終端為 40VDC / 5ADC (終端 22) 輸出。
24.CE （取消項）︰ 按取消編程的門票

三、EXTECH 382280 規格特征 ：

產品規格： 范圍 解析度 準確性
可編程電壓輸出 0?40V 1mV 0.05％±9mV
可編程電流輸出 0?5A 1mA 0.2％±9mA
固定輸出 5V / 2A和3.3V / 3A
波紋和噪聲 電壓（mVrms）：3mV
電流（mArms）：3mA
能量源 110或220VAC，50 / 60Hz
尺寸 12.2×9.9×5.3“（310×250×135mm）
重量 8.4磅（3.8公斤）
高分辨率（1mV和1mA）用戶可編程輸出
可選擇的恒定電壓或電流模式
0到60秒可編程過載延遲定時器
存儲/調用存儲器
高穩定性，低紋波和噪聲
雙向PC接口命令允許使用Windows?超級終端或類似程序進行設置和回讀

四、EXTECH 382280 操作說明 ：

設置和操作的序列 (ATS) 的自動測試
1.向設置序列的最后一個和第一步︰
a.按召回按鈕。
b.使用數字小鍵盤輸入 3 位數測試安裝位置的值的最后一步(例如 RCL018)，然后按 enter 鍵。
c.使用數字小鍵盤輸入三位數的測試設置位置編號的第一步(例如 RCL001)，然后按 enter 鍵。
d.新聞?wù)倩?br/>2.對于每個步驟的持續時間存儲在貯藏過程中的每一步。
3.對開始測試序列，請按住召回直到蜂鳴器聲音和樓梯-一步圖標。測序?qū)⒆詣?dòng)開始通過單周期編程的步驟。
4.觀察正確操作的輸出。
5.按歌劇院/STBY 鍵激活輸出
6.按歌劇院/STBY 返回到待機模式或按 CE 退出測序模式
注︰ 如果通過 RS-232 c 接口收到任何的命令，將終止安非他明類興奮劑會議。
注︰ 為連續循環，打開電源時按住召回按鈕。
