一、EXTECH MG320 簡單介紹 ：

MG320 True RMS 絕緣電阻 CAT IV 600V DMM。MG320 設計得堅固耐用，適合重型使用。MG320 測量絕緣電阻、AC/DC 電壓和電阻。絕緣電阻測試自動采用從 50V 到 1000V 的 5 檔測試電壓。MG320 可以存儲和調取多達 99 個測試結果。MG320 適合測量電氣設備上的絕緣電阻，例如變壓器、電機、電纜、開關和電器。如果此儀表正確使用且小心維護，可提供數年的可靠服務。

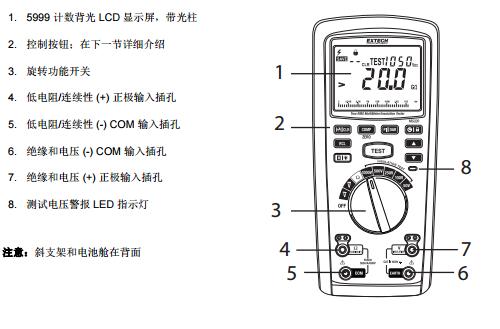

二、EXTECH MG320 儀表圖示 ：

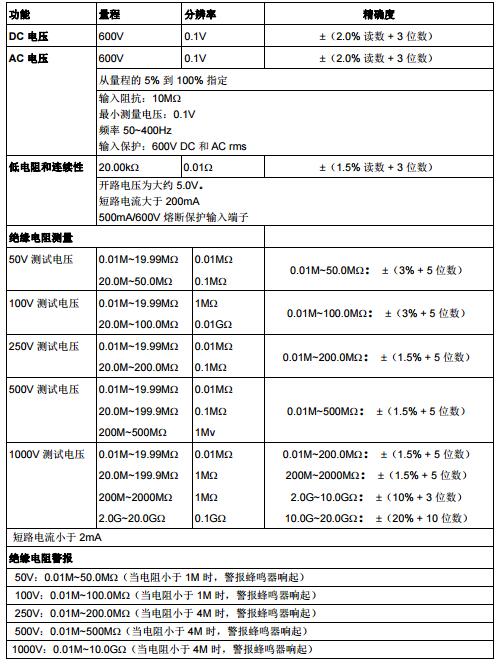

三、EXTECH MG320 規格特征 ：

? True RMS AC/DC 電壓測量，可達 600V
? 絕緣電阻測量，高達 20G
? 低電阻/連續性測量，可達 20k?
? 自動量程測量
? 極化指數 (PI) 和介電吸收率 (DAR) 測試
? 五 (5) 檔絕緣電阻測試電壓（50、100、250、500 和 1000V）
? 絕緣電阻測試采用 10% 電壓階躍（從量程的 50% 到 120%）
? 前面板 LED 測試電壓警報燈
? 八 (8) 個絕緣電阻測量范圍（自動量程）
? 通過/失敗比較器功能
? 在測試結束時自動放電
? 高壓顯示符號
? 解放雙手的測試鎖定功能
? 手動存儲和調取最多 99 個讀數
? 過載指示
? 用于遠程控制 TEST 按鈕的可選遠程測試探頭
? 含測試引線、鱷魚夾、電池、用戶手冊和箱子

四、EXTECH MG320 操作說明 ：

介電吸收率 [DAR] 絕緣測試
閱讀并理解以上絕緣電阻測量和安全性部分中的所有操作和安全信息，然后再繼續操作。
1. 將儀表連接到要測試的設備，如以上絕緣測試部分所示。
2. 使用旋轉功能開關選擇所需的輸出測試電壓。
3. 使用 PI/DAR 按鈕進入第一個 DAR 測試模式（60 秒：15 秒比率測試）或第二個 DAR 測試模式（60 秒：30 秒比率測試）。
4. 成功進入 DAR 模式時，將在顯示屏上顯示 DAR 圖標。
5. 將在右下角顯示測試時間。
6. 按 TEST 按鈕開始測試。當達到時間 1 時，儀表將發出嗶嗶聲，然后在達到時間 2 時再次發出嗶嗶聲，然后測試自動停止。
7. 在測試期間，主顯示屏上的數字將顯示測試經過時間計時器，左上角的電壓警報將閃爍，并且“測試電壓警報”LED 將亮起。
8. 如果絕緣在測試期間擊穿，則儀表將發出可聽見的聲響和蜂鳴。
9. 按 TEST 按鈕停止測試并激活放電電路。
極化指數 [PI] 絕緣測試
閱讀并理解以上絕緣電阻測量和安全性部分中包含的所有操作和安全信息，然后再繼續操作。
1. 將儀表連接到要測試的設備，如以上測試部分所示。
2. 使用旋轉功能開關選擇所需的輸出測試電壓。
3. 使用 PI/DAR 按鈕進入 PI 測試模式。
4. 成功進入 PI 模式時，將在顯示屏上顯示 PI 圖標。
5. 計時器（時間 1：60 秒和時間 2：10 分鐘）將顯示在右下角。
6. 按 TEST 按鈕開始測試。
7. 在 60 秒（時間 1）后，儀表將發出嗶嗶聲。儀表在 10 分鐘（時間 2）時再次發出嗶嗶聲，然后測試自動停止。
8. 在測試期間，主顯示屏上的數字將顯示測試經過時間計時器，左上角的電壓警報將閃爍，并且“測試電壓警報”LED 將亮起。
9. 如果絕緣在測試期間擊穿，則儀表將發出可聽見的聲響和蜂鳴。
10. 按 TEST 按鈕停止測試并激活放電電路。
