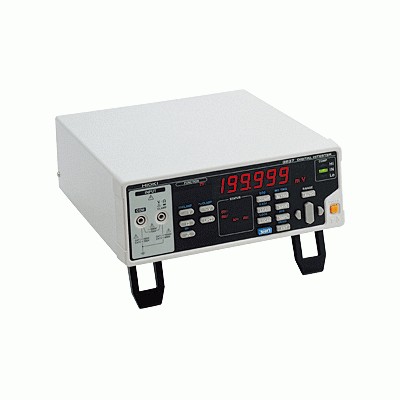

日置 3237|3238數字多用表
日置 SM7120高阻計
日置 9661鉗式傳感器

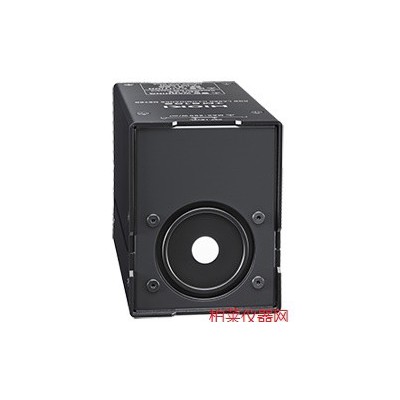

日置 TM6102RGB激光測量儀
日置 LR8514無線溫濕度數據采集儀
日置 3174 AC自動絕緣耐壓測試儀
日置 ST9000放電檢測功能

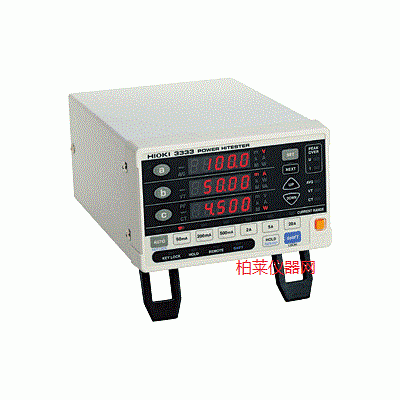

日置 3333單相功率計
日置 BT3562A電池測試儀（BT3562替

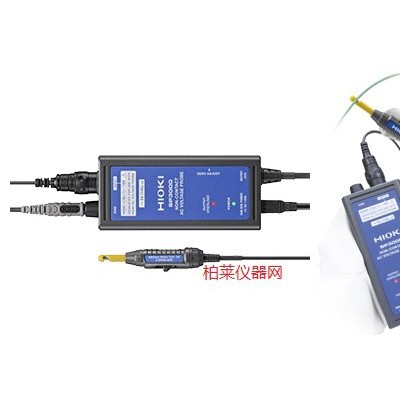

日置 SP3000 AC非接觸電壓探頭
測量馬達、變頻器的功率轉換效率的功率分析儀
● 實現高級別的功率基本精度±0.04%rdg.±0.05%f.s.
● 200kHz的測量頻帶，高頻也很穩定的振幅和相位精度
● 實現機身小型/輕巧化，滿足現場和研究室的高精度測量
● 50ms高精度高速運算過渡狀態的功率，同時并行運算諧波分析、瞬態波形、干擾分析和效率損耗等其他所有項目
● 多個系統的同時測量中可最多采集8臺同步的數據
● 使用鉗形電流傳感器進行簡單的功率測量
● 新燃油效率標準WLTP的電流、功率平衡測量
具體型號
PW3390-01
PW3390-02（D/A輸出）
PW3390-03（D/A輸出、馬達分析）
※PW3390主機無法單獨測量。請根據測量目的另外購買選件中的電壓線、電流傳感器。
※馬達分析以及D/A輸出在之后是無法追加的，請注意。
| 測量線路 | 單相2線, 單相3線, 三相3線, 三相4線, 電壓4ch, 電流4ch, 通道之間絕緣 |
|---|---|
| 基本測量項目 | 頻率、電壓有效值、電壓平均值整流有效值換算值、電壓交流成分、電壓單純平均值、電壓基波成分、電壓波峰+、電壓波峰-、電壓總諧波畸變率、電壓紋波率、電壓不平衡率、電流有效值、電流平均值整流有效值換算值、電流交流成分、電流單純平均值、電流基波成分、電流波峰+、電流波峰-、電流總諧波畸變率、電流紋波率、電流不平衡率、有功功率、視在功率、無功功率、功率因數、電壓相位角、電流相位角、功率相位角、正方向電流量、負方向電流量、正負方向電流量總和、正方向電能、負方向電能、正負方向電能和、效率、損耗 電流累積、有功功率累積 |
PW3390-03：馬達扭矩、轉數、馬達功率、轉差率 | |
| 諧波測量 | 測量通道數：4ch，同步頻率范圍：0.5 Hz?5 kHz 分析次數：最大100次 |
| 干擾測量 | 運算通道數：1ch（從CH1?CH4中選擇） 最大分析頻率：200 k/ 50 k/ 20 k/ 10 k/ 5 k/ 2 kHz |
馬達分析 | 輸入通道數：3ch（CH A, CH B, CH Z） 測量項目：電壓、扭矩、轉數、頻率、轉差率、馬達功率 |
| 測量量程 | 電壓: 15?1500 V, 7檔量程 電流: 0.1 A?20 kA (根據所用傳感器，量程結構會有變化) 功率 : 1.5000 W?90.00 MW (根據電壓量程/電流量程/測量線路組合來自動決定) 頻率 : 0.5 Hz?5 kHz |
基波精度 | 電壓 : ±0.04% rdg. ±0.05% f.s. 電流 : ±0.04% rdg. ±0.05% f.s. (另加電流傳感器的精度) 功率 : ±0.04% rdg. ±0.05% f.s. (另加電流傳感器的精度) |
| 同步頻率范圍 | 0.5 Hz?5 kHz |
| 頻帶 | DC, 0.5 Hz?200 kHz |
| 數據更新率 | 50 ms (諧波測量/頻率測量 : 45Hz以下時根據頻率而定) |
| 顯示更新率 | 200 ms (獨立于內部數據更新率，波形、FFT根據畫面而定) |
| 自動保存功能 | 按各個間隔保存至CF卡( 不能使用U 盤) : OFF, 50 ms?60 min, 15檔切換 |
| 接口 | USB (通訊/存儲), LAN, CF卡, RS-232C, 同步控制, 外部控制 |
| 電源 | AC 100?240 V, 50/60 Hz, 140 VA |
| 體積及重量 | 340 W × 170 H × 156 D mm, 4.6 kg |
| 附件 | 使用說明書×1, 測量指南×1, 電源線×1 , USB電纜 (0.9m) ×1, 輸入線標簽×2, D-sub用連接器 ×1 (PW3390-02, PW3390-03) |
