艾示科 CA3010 3000A交流柔性夾具上的適配器EXTECH

一、EXTECH CA3010 簡單介紹 ：

CA3018型適配器的鉗頭為18”（45.7cm），而CA3010型適配器的鉗頭為10”（25.4cm），這兩款儀表在其他方面均相同。這兩款儀表均是CAT IV 600V CAT III
1000V專業儀表。該儀表在交付前均經過完整測試及校準，只要妥善使用，您便可常年享受其可靠服務。

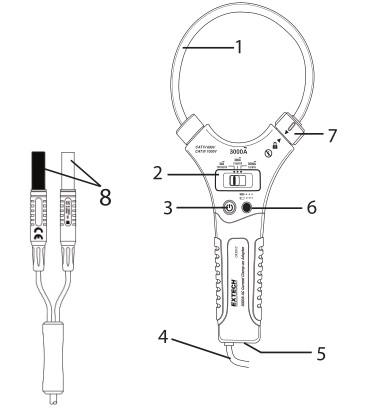

二、EXTECH CA3010 儀表圖示 ：

儀表說明
1.柔性電流鉗
2.量程選擇開關
3.電源按鈕
4.香蕉插頭電纜
5.電池倉
6.電池狀態圖標
7.鉗頭鎖定裝置
8.測試導線香蕉插頭

三、EXTECH CA3010 規格特征 ：

一般規格
鉗口柔性、帶鎖定裝置、可測量外徑在7.5mm（0.3”）以上的導線
電池狀態指示燈LED指示燈緩慢閃爍（電量>2.5V）或快速閃爍（電量<2.5V）
AC帶寬45至500Hz（正弦波）
工作溫度和濕度
0~30?C（32~86?F）；最高80%RH
30~40?C（86~104?F）；最高75%RH
40~50?C（104~122?F）；最高45%RH
存放溫度和濕度
-20?~60?C（-4?~140?F）；最高80%RH
溫度系數0.2 x特定精度/?C，<18?C（64.5?F），>28?C（82.4?F）
工作海拔高度工作海拔高度在2000m（6562’）以下
電池兩節“AAA”1.5V電池
電池壽命堿性電池達到160小時
尺寸（W x H x D）CA3010型：120 x 280 x 25 mm（4.7 x 11.0 x 1.0”）
CA3018型：130 x 350 x 25 mm（5.1 x 13.8 x 1.0”）
重量CA3010型：170g（6.0 oz.）
CA3018型：200g（7.1 oz.）
安全標準室內使用應符合EN61010-1、EN61010-2-032、及EN61326-1
關于雙層絕緣的規定；并符合過電壓CAT IV 600V、CAT III
1000V污染等級2的相關規定
沖擊和振動MIL-PRF-28800F正弦振動（最大5-55 Hz，3g）
掉落保護從1.2m（4’）的高度處掉落到硬木或混凝土地板上

四、EXTECH CA3010 操作說明 ：

交流電的測量
警告：在開始測量前，應確保待測裝置的電源斷開。在未將電流鉗與待測裝置安全夾緊
之前，切勿為待測裝置通電。
注意：在整個測試期間，切勿用手在LCD上方移動，以免影響讀數的精確度。
1.關閉鉗頭適配器、DMM及待測裝置。
2.用隨附的香蕉插頭將鉗頭適配器與DMM的香蕉插孔相連接。
3.開啟DMM并將其設定在AC V模式。
4.將鉗頭適配器的量程選擇開關設定在所需的電流測量范圍。
5.按逆時針方向轉動鉗頭適配器帶有滾花表面的鉗頭鎖定機構可松開柔性鉗頭。
6.用柔性鉗頭探頭將待測裝置的唯一一條導線完全鉗繞（見附圖）。切勿嘗試測量超過
儀表額定電流范圍的任何電流。
7.開啟鉗頭適配器（按下電源開關），然后開啟待測裝置。在整個測試期間，切勿用手
在LCD上方移動，以免影響讀數的精確度。
8.讀取DMM顯示屏上的電流值。
9.在松開柔性鉗頭以及斷開待測裝置的連接之前，應將待測裝置的電源斷開。
