艾示科 HDV-TX1帶有鉸接式探頭的有線手機（1m）EXTECH

一、EXTECH HDV-TX1 簡單介紹 ：

HDV-TX1是一個帶有鉸接探頭（1m）的有線手機，具有6mm直徑相機的半剛性探頭（1m）和微距鏡頭。Extech HDV-TX1適用于Extech的HDV600 VideoScope，通過跳線（HDV-PC）連接。該裝置包括一個半剛性探頭，6mm直徑攝像頭和微距鏡頭連接到手持設備。該單元包括一個關節旋鈕，便于調整相機。

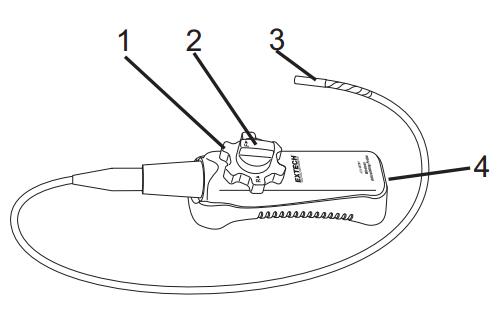

二、EXTECH HDV-TX1 儀表圖示 ：

闡明探頭說明
1. 鉸接旋鈕
2. 鉸接張力旋鈕
3. 鉸接攝像機
4. 延伸電纜插座

三、EXTECH HDV-TX1 規格特征 ：

1m半剛性不可探測探頭（攝像頭）
6mm直徑相機，60°FOV，Macro
鉸鏈旋鈕
連接到HDV600 VideoScope與補丁電纜（HDV-PC）

四、EXTECH HDV-TX1 操作說明 ：

鉸接設置和方向
如果探針扭曲和盤繞, 則鉸接方向和方向可能會改變使用或存儲時。re‐orient 探頭:
1. 將擴展探針置于平坦曲面上
2. 將張力 "f" 旋鈕設置為左側或釋放位置。
3. 將鉸接旋鈕設置為中心位置, r δ和δ l在水平位置上的標簽。
4. 手動將探頭和攝像機調整到零度位置。
5. 順時針旋轉鉸接旋鈕為120°彎曲。
6. 如有必要, 手動調整探頭, 使攝像機平整120°鉸接的表面
7. 轉動鉸接旋鈕 counter‐clockwise 并確認正確方向.
