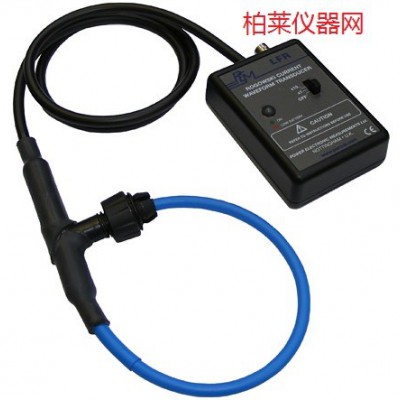

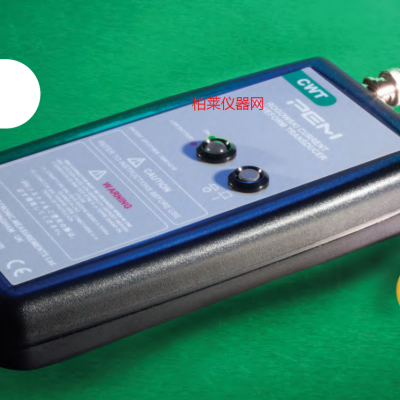

PEM CWT LF
PEM RCTi 3

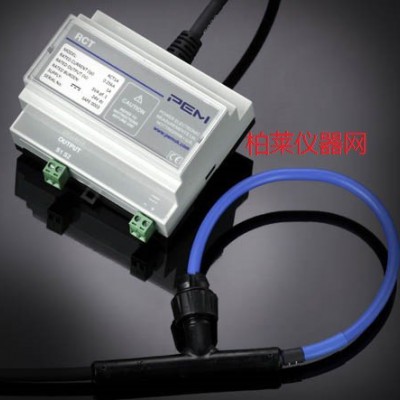

PEM RCT1A ?

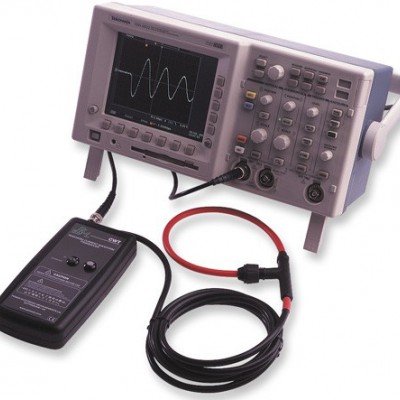

PEM CWT 羅氏線圈
PEM RCTrms 3

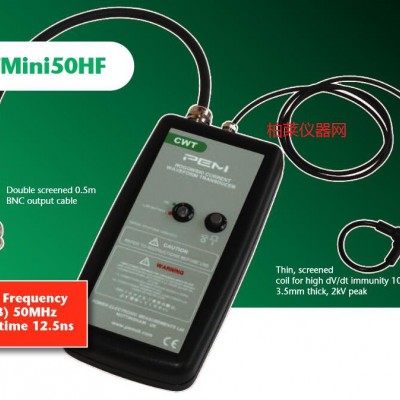

PEM CWT Mini50HF
PEM RCTrms

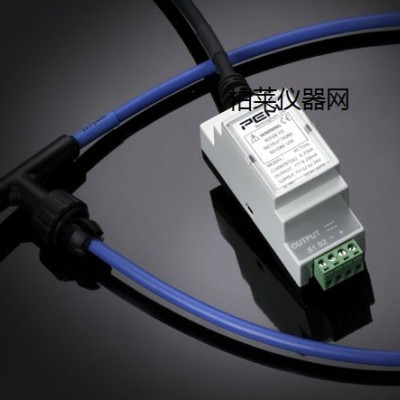

PEM RCTrms 具有行業標準4-20mA輸出，非常適合過程控制，狀態報警或系統監控。RCTrms是一種用于長久安裝的交流電流傳感器。它易于安裝且易于改裝，結合了薄而靈活的環繞式Rogowski（感應）線圈和信號調節器的優點，可提供準確，真實的均方根電流測量。
通常，RCTrms與SCADA系統，PLC，數據記錄器和保護設備一起使用。
產品特點
可追溯校準（包括證書）
沒有磁性材料意味著優異的線性度<0.2％（讀數值）
完全隔離的測量
隔離電源2kVdc
線圈額定為2kVpeak（耐受測試為4kVrms / 50Hz / 60秒）
小型DIN導軌（或面板安裝）外殼 - 額定UL94 V-0
應用
電力設施
R
CTrms用于電弧爐和其他大電流應用，用于過程控制和監控Fort Collins公用事業，電力和電力部門啟動了一個自動化項目，以監測熱電聯產設施，控制和監控配電負荷中心（開關和保險絲位置）。收集各種數據以使用900MHz無線技術傳輸回控制室SCADA系統。所有變電站饋線目前都由變電站的SCADA監控，但這僅為整個饋線提供總值。通過使用RCTrms交流電流傳感器在每個15KV配電開關上進行電流監測，可以獲得精確的實時電流，用于長距離規劃研究和斷電恢復期間的切換操作。總共有大約80個地點需要監控。
主饋線上沒有當前的分接點，所以當前的測量設備安裝在600A螺栓T型主體和200A彎頭周圍。對于傳統的鐵芯電流互感器（CT）來說，這種應用將非常困難，因為連接點尺寸大且“形狀不方便”。此外，傳統的CT具有開路次級的潛力，可能產生極大的二次電壓，RCTms本質上是安全的。
靈活的Rogowski線圈非常易于安裝，可在80個位置中的每個位置節省數百美元。RCTms還在此應用中提供了其他幾個優點：
沒有飽和，因為與傳統CT不同，Rogowski傳感器沒有鐵芯。
夾式線圈無需進行大量的開關修改（成本過高）或斷開600A T型機身以安裝傳感器。
RCTrms傳感器的輸出直接饋入SCADA節點（微控制系統SCADA Pack）。不需要額外的昂貴信號調節器。
電弧爐
RCTrms線圈安裝在600A T型體上RCTrms是電弧爐應用的理想選擇，可以精確測量10kA至100kA范圍內的大負載電流。導體通常很大，如果需要，RCTrms可以提供長達5.0米的線圈。在一個這樣的應用中，RCTrms用于監測16MVA埋弧爐變壓器的三個單獨的二次電流。每個變壓器的3個次級繞組上的二次電流為37.5kA，60Hz。RCTrms 4-20mA信號的輸出連接到PLC以進行連續監測。
變壓器的次級繞組通過多個接觸夾連接到電極。使用RCTrms連續監測二次電流對于確保二次電流具有相同的幅度非常重要。變壓器次級電流的不平衡可用于立即識別電極觸點中的故障。在沒有電流監測的情況下，可能無法識別接觸故障，并且由于變壓器繞組的局部過熱，可能導致變壓器壽命縮短。
二次導體的成對總線管配置使得安裝標準CT是不切實際的。RCTrms柔性傳感線圈很容易安裝在總線管對周圍，為此應用提供了簡單/經濟的解決方案。
其他應用包括
VSD電機驅動器和發電機
大型泵和壓縮機
建設服務
自定義版本
Rogowski線圈浸入變壓器油中
長線圈和電纜線
提供了響應時間單位最長為50毫秒的版本
高頻性能> 100kHz的版本
PEM RCTrms
PEM RCTi
PEM RCTrms
PEM RCTrms 3
PEM RCT1A
| 型號 | 測量 類型 | 額定量程 | 輸出類型 | 精度 | 功耗 | 測量帶寬（-3dB） | 線圈長度 | |
|---|---|---|---|---|---|---|---|---|
| RMS,(A) | 滿量程 | 最大值 | ＜2000A | ≥2000A | mm | |||
| RCTi | 單相 | 250,500,800,1K,1.6K,2K,2.5K,3K,4K, 5K,8K,10K,16K,20K,25K,30K,40K,50K | 5.0Vrms (±7.07Vmax) | 1% | 0.4W | 0.6Hz-1MHz 0.6Hz-600KMHz | 0.2Hz-1MHz 0.2Hz-600KMHz | 300,500,700 可定制 |
| RCTi-3phase | 三相 | 250,500,800,1K,1.6K,2K,2.5K,3K,4K, 5K,8K,10K,16K,20K,25K,30K,40K,50K | 5.0Vrms (±7.07Vmax) | 1% | 1.2W | 0.6Hz-1MHz 0.6Hz-600KMHz | 0.2Hz-1MHz 0.2Hz-600KMHz | 300,500,700 可定制 |
| RCTrms | 單相有效值 | 100,250,500,800,1K,1.6K,2K,2.5K,3K, 4K,5K,8K,10K,16K,20K,25K,40K,50K | 4-20mA | 1.5% | 0.7W | 2Hz-100KHz | 300,500,700 可定制 | |
| RCTrms-3phase | 三相有效值 | 100,250,500,800,1K,1.6K,2K,2.5K,3K, 4K,5K,8K,10K,16K,20K,25K,40K,50K | 4-20mA 0-5v | 1.5%/1% | 1.2W | 0.6Hz-1MHz 0.6Hz-600KMHz | 0.2Hz-1MHz 0.2Hz-600KMHz | 300,500,700 可定制 |
| RCT1A | 單相 | 500,800,1K,1.6K,2K,2.5K,3K,4K,5K, 8K,10K,16K,20K,25K,30K,40K,50K | 1A | 1% | 3.5W/15W | 0.3Hz-5KHz | 300,500,700 可定制 | |
