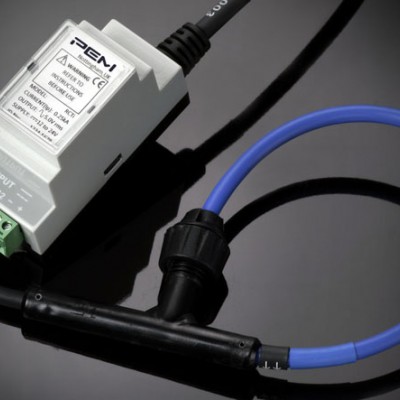

CWT LF低頻頻率系列羅氏線圈，著重?cái)U(kuò)展了低頻測量范圍，很好的補充了CWT標準系列在低頻測量的空白，與其他CWT系列一樣，CWT LF是一種寬帶探頭，具有MHz范圍內的高頻帶寬。CWT LF拓展的低頻范圍特別適用于以下測量：更長持續時間的電流脈沖 - 例如電解電容放電或非對稱短路測試。
CWT LF 主要性能參數：
峰值電流：60A - 600kA峰值
輸出量：±6.0V（滿量程）
高頻帶寬（-3dB）：6.5MHz
低頻帶寬（-3dB）：0.008Hz
精度（典型值）：在線圈中心位置最高可達±0.2％
工作溫度范圍：0℃至+ 40℃（積分器）；–20℃至+ 100℃（ 線圈+引線）
線圈長度：300，500，700，1000mm（可定制長度）
線圈絕緣：10kV峰值
線圈線徑：8.5mm
引線長度：2.5 或 4m（可定制長度）
供電：AA電池 或 12V DC電源適配器
CWT LF 主要特征：
可追溯的校準數據（包括證書）
非接觸式測量對被測電路沒有影響
沒有磁性材料意味著出色的線性度<0.05％讀數
完全隔離直流電流，可以測試大直流電流上的小紋波電流
超電流量程不會損壞
CWT LF與LFR的不同之處：
更高的額定電流
在幾kHz的范圍內產生更好的相位誤差（在MHz范圍內更高的截止頻率）
在> 3000A時具有更好的低頻性能
電力電子應用 - 大功率整流器，電解電容器放電和制動斬波器
CWT LF系列能夠測量頻率甚至低于1Hz的大電流，PWM波形，ON時間為幾毫秒或長持續時間單次脈沖。
與電流互感器或其他基于磁性的傳感器不同，Rogowski線圈不受It產品的限制，沒有磁性材料來飽和CWT LF可以測量低頻下的大電流，例如大功率整流器，電解電容器放電和制動斬波器中遇到的那些。
PEM CWT LF
PEM CWT 羅氏線圈
PEM CWT Mini50HF
CWT Mini/CWT MiniHF
CWT Ultra mini
| 型號 | 靈敏度(mV/A) | 峰值電流(kA) | di/dt(kA/μs) | 噪聲(mV p-p) | 跌落(%/ms) | 低頻帶寬(3dB)Hz | 相位超前 @50Hz（deg） | 高頻帶寬(3dB)MHz | |
|---|---|---|---|---|---|---|---|---|---|
| Standard Coils標準線圈 | 300mm線圈 | 700mm線圈 | |||||||
| CWT03LF | 100.0 | 0.06 | 0.4 | 15.0 | 4.6 | 5.1 | 8.3 | 6.5 | 3.0 |
| CWT06LF | 50.0 | 0.12 | 0.8 | 15.0 | 2.3 | 2.6 | 4.2 | 6.5 | 3.0 |
| CWT1LF | 20.0 | 0.3 | 2.0 | 15.0 | 1.0 | 1.0 | 1.8 | 6.5 | 3.0 |
| CWT3LF | 10.0 | 0.6 | 4.0 | 15.0 | 0.5 | 0.55 | 0.85 | 6.5 | 3.0 |
| CWT6LF | 5.0 | 1.2 | 8.0 | 15.0 | 0.25 | 0.27 | 0.45 | 6.5 | 3.0 |
| CWT15LF | 2.0 | 3.0 | 11.0 | 15.0 | 0.1 | 0.11 | 0.18 | 6.5 | 3.0 |
| CWT30LF | 1.0 | 6.0 | 11.0 | 15.0 | 0.05 | 0.055 | 0.09 | 6.5 | 3.0 |
| CWT60LF | 0.5 | 12.0 | 11.0 | 15.0 | 0.025 | 0.022 | 0.045 | 6.5 | 3.0 |
| CWT150LF | 0.2 | 30.0 | 11.0 | 15.0 | 0.01 | 0.011 | 0.018 | 6.5 | 3.0 |
| CWT300LF | 0.1 | 60.0 | 11.0 | 10.0 | 0.007 | 0.008 | 0.012 | 6.5 | 3.0 |
| CWT600LF | 0.05 | 120.0 | 11.0 | 5.0 | 0.007 | 0.008 | 0.012 | 6.5 | 3.0 |
| CWT1500LF | 0.02 | 300.0 | 11.0 | 4.0 | 0.007 | 0.008 | 0.012 | 10.0 | 5.0 |
| Miniature Coils微型線圈 | |||||||||
| CWT03LF | 100.0 | 0.06 | 0.4 | 16.0 | 10.2 | 11.0 | 18.6 | 5.0 | 4.0 |
| CWT06LF | 50.0 | 0.12 | 0.8 | 16.0 | 5.1 | 5.6 | 9.3 | 12.0 | 7.5 |
| CWT1LF | 20.0 | 0.3 | 2.0 | 15.0 | 2.2 | 2.3 | 4.0 | 12.0 | 7.5 |
| CWT3LF | 10.0 | 0.6 | 4.0 | 15.0 | 1.0 | 1.1 | 1.7 | 12.0 | 7.5 |
| CWT6LF | 5.0 | 1.2 | 8.0 | 15.0 | 0.5 | 0.55 | 0.85 | 12.0 | 7.5 |
| CWT15LF | 2.0 | 3.0 | 14.0 | 15.0 | 0.2 | 0.22 | 0.35 | 12.0 | 7.5 |
| CWT30LF | 1.0 | 6.0 | 14.0 | 15.0 | 0.1 | 0.11 | 0.18 | 12.0 | 7.5 |
| CWT60LF | 0.5 | 12.0 | 14.0 | 15.0 | 0.05 | 0.055 | 0.09 | 12.0 | 7.5 |
| CWT150LF | 0.2 | 30.0 | 14.0 | 15.0 | 0.02 | 0.022 | 0.035 | 12.0 | 7.5 |
| CWT300LF | 0.1 | 60.0 | 14.0 | 15.0 | 0.01 | 0.011 | 0.018 | 12.0 | 7.5 |
| CWT600LF | 0.05 | 120.0 | 14.0 | 10.0 | 0.007 | 0.008 | 0.012 | 12.0 | 7.5 |
