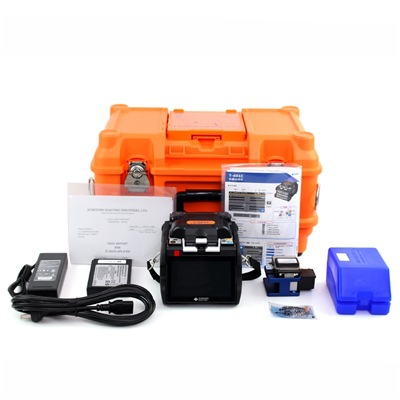

日本住友 T-82C光纖熔接機

  適用光纖

材料

石英玻璃纖維

種類型號

SMF(ITU-T G.652)、MMF（ITU-T G.651)、

DSF((ITU-T G.653)、NZDSF((ITU-T G.655)、

BIF(ITU-T G.657)、EDF

光纖直徑

包層直徑：80~150μm、涂層直徑：100μm~1000μm

適用光纖或光纜尺寸

 Φ1，000μm以下

皮線光纜（2.0X3.1mm)

室內光纜（2.0X2.0mm)

切割長度

5~16mm

10mm

  標準性能

熔接損耗（標準）※1

SMF:0.01dB、MMF:0.01dB

DSF:0.03dB、NZDSF:0.03dB

熔接循環(huán)時間（標準）

5秒（快速模式）、7秒（SMF標準模式）

7秒（AUTO模式）

加熱循環(huán)時間（標準）

9秒

熔接和加熱循環(huán) ※2

約300次 （BU-16大容量鋰電池）

光纖視圖和放大倍數

兩個CMOS攝影機觀測

X或Y單軸視圖380X（縮放760倍）

X和Y雙軸視圖380倍

程序

熔接程序

最大300組，其中初始預置74組，客戶設置226組

加熱程序

最大100，其中初始預置27組，客戶設置73組

功能

損耗推定

已提供

熔接圖像捕捉/熔接數據存儲

可存儲200張圖像/10,000個熔接數據（機身內存）

可存儲50,200張圖像/20,000個熔接數據（8G SD卡）

張力測試

1.96-2.09N(200gf)

熔接衰減

0.1dB至15dB、增量為0.1dB

250μm、900μm松緊套光纖通用夾鉗

已提供

雙面式涂層夾

已提供

雙自動獨立加熱器

已提供（美國專利7,412,146）

可選型加熱器操作

已提供

快速上手用戶培訓視頻

已提供

自動光纖識別

SMF/MMF/DSF/NZDF/BIF/Other

自動放電校正

針對環(huán)境條件變化自動校正

放電試驗

已提供

顯示剩余熔接和加熱次數

已提供（電池模式）

遠程互動維護

已提供

無線網絡連接（可選）

可提供

尺寸/重量

尺寸

128W*154D*130H(不含防震橡膠）

重量

1.9kg（不包括電池）、2.2kg(包括電池）

顯示器

5.0英寸觸摸屏彩色LCD顯示器

端子

DC輸出

DC12V(用于JR-6)

USB輸出

USB2.0(mini-B型）

存儲媒體

SD/SDHC存儲卡（可支持32GB）

電源

AC輸入

100~240V、50/60Hz(ADC-16)

DC輸入

10~15V

電池模塊

鋰離子10.8V、6,400mAh(BU-16)

  工作條件

海拔0~6,000m、溫度-10~+50℃、濕度0~95%（無結露）、風速15m/s以下

  存放條件

溫度-40~+80℃、濕度0~95%（無冷凝）、電池-20~+30℃（長期）

  電極壽命

3,000次弧光放電

  軟件升級

網絡升級

  數據管理

通過專用電腦軟件，可存儲，編輯，分析數據
