8962C2
針對變頻電源和變頻電機等設備測試。
采用高速、流水線結構的全新內核、運算速度可達100MPS,同時配備了速度為200k的高速AD進行采樣。
設計廣泛采用了高度集成芯片,使得整個儀表內部結構緊湊、簡單。同時提高了整機的高可靠性和準確度。
儀表帶有500Hz和55kHz濾波器,可以去掉高次諧波影響,使得波形會更加順滑,數據會更加穩定。
5.6寸彩色液晶屏幕顯示，波形直觀顯示。
| 項目/型號 | 8962C2 |
|---|---|
| 輸入單元 | 三相 |
| 基本精度 | 0.2級 （±讀數0.1%+量程0.1%） |
| 測量帶寬 | 5Hz-800Hz |
| 輸入量程 | 電壓：6V-600V 電流：5mA-5A |
| 測試參數 | 電壓U、電流I、 頻率f、 有功功率P、功率因數PF、 峰值電壓U±PK 、 峰值電流I±PK、 電能累計E、諧波失真、 諧波成分等 |
| 允許過載 | 120%倍的電壓、電流量程 |
| 采樣速率 | 200k次/s(14位 電壓、電流同時采樣） |
| 線路濾波 | 500Hz和5.5kHz濾波器 |
| 諧波測量 | （20～65）Hz：三相1～128次諧波及總諧波； （65～120）Hz：三相1～64次諧波及總諧波； （120～420）Hz：三相1～32次諧波及總諧波； （420～800）Hz：三相1～16次諧波及總諧波； |
| 顯示方式 | 5.6寸大屏幕液晶顯示 |
| 顯示更新 | 1次/秒 |
| 通訊接口 | 標配接口：USB和RS232/485 |
| 工作環境 | 溫度(0～40)℃ 濕度(20%～75%)RH 大氣壓 (86～106)kPa |
| 儀表重量 | 約4.0Kg |
| 整機功耗 | ＜10VA |
| 工作電源 | AC 100V～240V，50/60Hz |
| 外形尺寸 | 寬*高*深 308*186*407 |
| 開孔尺寸 | 寬*高 296*166 |
| 測試功能 | 測量參數 | 備忘 | |
|---|---|---|---|
| 穩態測試 | 電壓（U:V），電流（I:A），有功功率（P:W）,功率因數（PF）, 視在功率（S:VA）,無功功率（Q:Var）, 有功電能（Ep:W·h）, 無功電能（Eq:Var·h） | 1次/秒 | 1）穩態測試，波形，諧波， 不平衡度，錄波可同時進行 2）瞬態測試，啟動測試， 堵轉測試不可同時進行 |
| 波形 | 全部波形，電壓波形，電流波形，分相波形，波形數據： 電壓調制率，電壓峰值Upk，電壓波峰系數Ucf，電壓畸變率； 電流峰值Ipk，電流波峰系數Icf。 | ||
| 諧波 | 電壓電流分次諧波（工頻128次，中頻32次）；諧波棒形圖； 電壓總諧波（波形畸變率），電流總諧波； 電話諧波因數，電話干擾系數（工頻）；電壓諧波因數，電壓偏離系數。 | ||
| 不平衡度 | 電壓不平衡度，三相電壓基波數據，零序電壓，負序電壓，正序電壓； 電壓角度，電流角度，相角度；相量圖。 | ||
| 瞬態測試 | 可捕捉瞬態測試過程中電壓、電流、功率、頻率的最大值，最小值；并繪制數據曲線。 | ||
| 數據記錄 | 最多65536條穩態數據記錄，4個電壓，4個電流，4個功率及總功率因數和頻率 | ||
| 電壓存儲 | 存儲200條3相電壓記錄 | ||
| 啟動測試 堵轉測試 | 可捕捉測試過程中三相電流的最大值，及電流最大時對應的時間、三相電壓及總功率 | 1-60秒 | |
| 錄波 | 三相電壓、三相電流同時錄波。四種錄波模式：25600點/秒，12800點/秒，6400點/秒，3200點/秒 | 每相記25600點 | |
| 保護功能 | 當測試的電壓，電流大于報警上限或低于報警下限時，儀表進行報警輸出 | ||
| 濾波功能 | 三種濾波狀態可選：濾波關閉，濾波500Hz 以上，濾波5.5KHz以上 |
產品應用
8962C2-三相電參數測量儀 (高精度變頻電機適用)
針對變頻電源和變頻電機等設備測試。
采用高速、流水線結構的全新內核、運算速度可達100MPS,同時配備了速度為200k的高速AD進行采樣。
設計廣泛采用了高度集成芯片,使得整個儀表內部結構緊湊、簡單,同時提高了整機的高可靠性和準確度。
儀表帶有500Hz和5.5kHz濾波器，可以去掉高次諧波影響,使得波形會更加順滑,數據會更加穩定。
5.6寸彩色液晶屏幕顯示，波形直觀顯示。
高精度測量電機變頻器的效率
近年來隨著節能呼聲的日益高漲，電機/變頻器效率的高精度測量需求也在逐漸增多。
8962C2可以提供3電壓和3電流輸入進行高精度測量。選用電機功能(選配轉速扭矩接口),在觀測電壓，電流和功率變化的同時，也可以觀測轉速和扭矩的變化,計算并顯示機械功率和總效率。

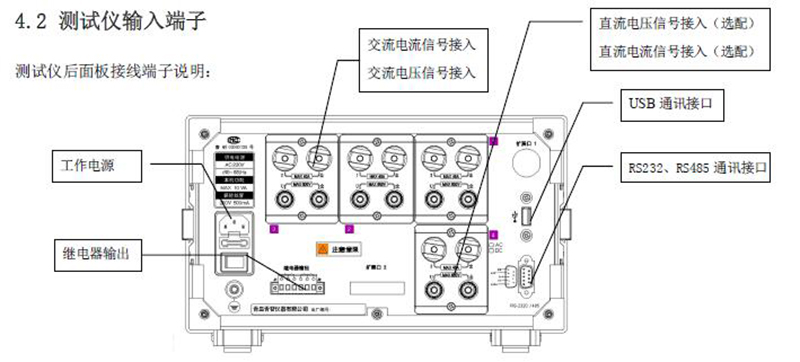

測試儀接線端子說明
