艾示科 PQ3450-2 200安培數據記錄功率分析儀 EXTECH

一、EXTECH PQ3450-2 簡單介紹 ：

PQ3450-2是200安培數據記錄功率分析儀（最多可達30,000組測量）。大型點陣，太陽可讀，數字，背光LCD，易于使用的屏幕菜單。全系統分析，最多35個參數。包括200 Amp電流鉗; 可選1200安培電流鉗或3000安培靈活電流探頭。可變電流互感器CT（1?600）和電力變壓器PT（1?1000）的比例為高配電系統。登錄可達30000閱讀Excel中的一個可移動SD存儲卡上?  格式。寬采樣率范圍（2秒至2小時）。內置時鐘和日歷。配有4節電壓線，帶鱷魚夾，8節AA電池，SD卡，100-240V AC適配器和外殼。

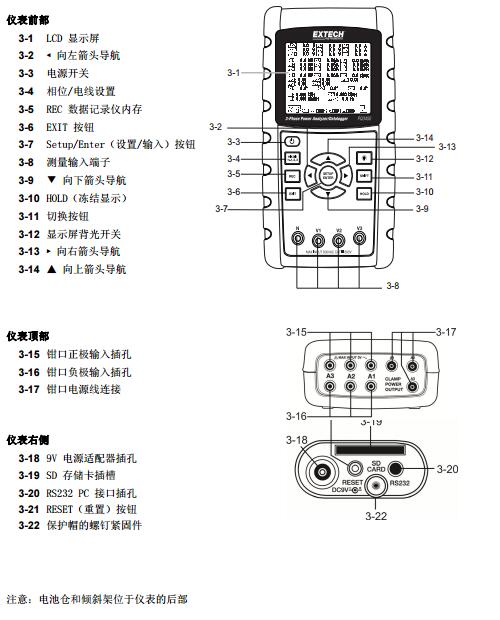

二、EXTECH PQ3450-2 儀表圖示 ：

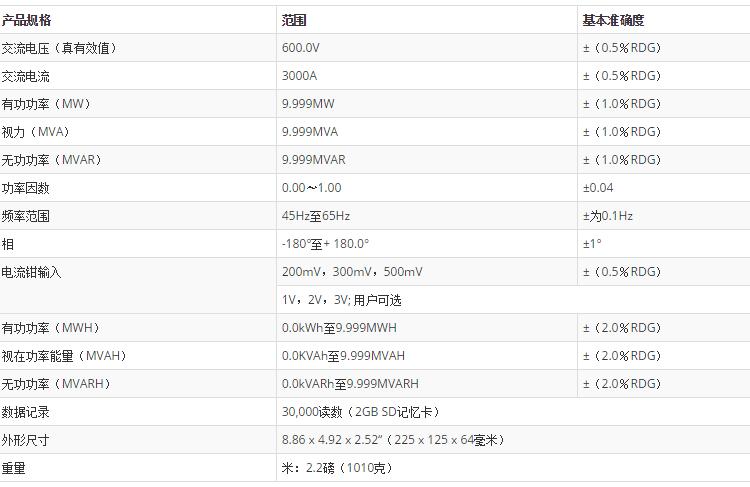

三、EXTECH PQ3450-2 規格特征 ：

大屏幕點陣、數字、背光液晶屏
? 超過 30 個參數的全制式分析：
o 電壓（相到相）和電壓（相對地）
o 相對地電流 (A)
o KW / KVA / KVAR / PF（相）
o KW / KVA / KVAR / PF（系統）
o KWH / KVAH / KVARH / PFH（系統）
o 相位角
? 600.0VAC 輸入與 CAT III-600V 安全等級
? 高壓配電系統的可調節電流互感器 (CT) 和電壓互感器 (PT) 比
? 可擦除式 SD 存儲卡可以記錄 Excel? 格式的讀數 30,000 個
? 超寬采樣率范圍（從 2 秒至 2 小時）
? 易用屏幕菜單
? 堅固耐用的易握超模壓外殼

四、EXTECH PQ3450-2 操作說明 ：

電壓互感器 (PT) 設置
1. 在設置模式中，使用向上和向下箭頭以滾動至 PT 字段。
2. 按下 SHIFT 將打開“SHIFT1”顯示屏
3. 使用 ▲ 或 ▼ 鍵來調整 PT 值（范圍從 1 至 1000）
4. 再次按下將返回設置模式編輯或按 EXIT 將離開設置模式。
電流互感器 (CT) 設置
1. 在設置模式中，使用向上和向下箭頭以滾動至 CT 字段。
2. 按下 SHIFT 將打開“SHIFT1”顯示屏
3. 使用 ▲ 或 ▼ 鍵來調整 CT 值（范圍從 1 至 600）
4. 再次按下將返回設置模式編輯或按 EXIT 將離開設置模式。
打開/關閉蜂鳴聲
1. 在設置模式中，使用向上和向下箭頭滾動至 BEEP 字段。
2. 按下 SHIFT 將打開“SHIFT1”顯示屏
3. 使用 ▲ 或 ▼ 鍵來選擇 ON 或 OFF。
4. 再次按下將返回設置模式編輯或按 EXIT 將離開設置模式。
SD 卡數字格式（美國或歐洲）
注意：SD 存儲卡默認基本數字格式（美國），其中，小數點用于分隔小數單位，例如：20.00.歐洲格式使用逗號，例如：20,00.
1. 在設置模式中，使用向上或向下箭頭滾動至 DECIMAL 字段。
2. 按下 SHIFT 將打開“SHIFT1”顯示屏
3. 使用 ▲ 或 ▼ 箭頭選擇所需格式：美國 (.)或歐洲 (,)。
4. 再次按下將返回設置模式編輯或按 EXIT 將離開設置模式。
