艾示科 461995光電/接觸兩用轉速計EXTECH

一、EXTECH 461995 簡單介紹 ：

461995 型號光電/接觸兩用轉速計。此轉速計提供接觸式/非接觸式每分鐘轉速以及線性表面速度測量。激光光束可為光電轉速計測量提供精確的遠距離測量值。如果操作得當，此儀表可常年穩定使用。

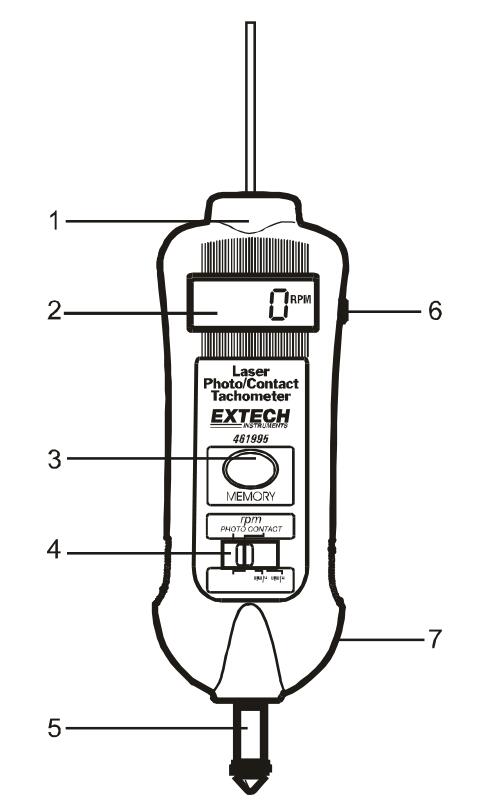

二、EXTECH 461995 儀表圖示 ：

1.  光電轉速計傳感器和激光源
2.  LCD 顯示屏
3.  MEMORY 按鈕
4.  功能開關
5.  接觸式轉速計旋轉環
6.  測量按鈕
7.  電池倉蓋（后部）

三、EXTECH 461995 規格特征 ：

電路  定制單芯片 LSI 微處理器電路
時基  石英晶體 4.194 MHz
顯示屏  可雙面顯示 5 位數。10mm (4") LCD 顯示屏
激光光源  小于 1mW；2 級紅色激光二極管（約 645nm）
檢測距離  50 至 2000 mm（2 至 79"），視環境光線和 RPM 而定
存儲  最新讀數和最小/最大讀數
工作條件  0 °C 至 50 °C（32 °F 至 122 °F），80% 最大相對濕度
電源  4 x 1.5 V AA 電池
功耗  約 20mA DC
重量  300g（10.6oz，含電池）
尺寸  210 x 67 x 38 mm (8.5 x 2.6 x 1.5")
附件  (4) x 1.5V 電池，方形反光帶 600mm (24")，表面速度/rpm 旋轉附加裝置，以及手提箱
根據聯系人或照片模式顯示反向字符
使用激光進行距離非接觸式測量高達6.5英尺（2米）
記憶/讀數按鈕保持最后讀數5分鐘，并調用最小/最大讀數

四、EXTECH 461995 操作說明 ：

雙面 LCD 顯示屏
461995 LCD 顯示屏指示光電轉速計在一個方向的測量值，以及接觸式轉速計在相反方向的測量值。
這樣用戶可在儀表朝向任一方向時輕松讀取兩種測量模式下的測量數值。
光電轉速計測量
1. 將合適尺寸的方形反光帶置于待測物體的表面。
2. 將功能開關設定在 PHOTO 位置。
3. 將儀表的激光筆端在 2" 至 79"（50 至 2000mm）的距離指向待測設備。
4. 按下測量按鈕（位于儀表右側）并將激光筆光束與方形反光帶對準。
5. 當待測物體通過光束時確認監測指示符顯示在 LCD 顯示屏的左上方。
6. LCD 顯示屏上的 RPM 讀數穩定后松開測量按鈕。
7. 如果 RPM 低于 50 ，則需要增加方形反光帶。按照方形反光帶數量劃分顯示屏讀數，以計算每分鐘的實際轉速。
注意：較強的環境光線可能會干擾反射光束。必要時需遮擋目標區域。
小心：旋轉中的物體可能會導致危險。請謹慎操作。
接觸式轉速計 RPM 測量
1.  將功能開關設定在 ConTACT 位置。
2.  按下測量按鈕的同時，輕按正對旋轉軸中心開口處的旋轉環。
3.  讀數穩定后（約 2 秒）再松開測量按鈕。
線性表面速度（ft/min 或 m/min）測量
1.  將功能開關滑到“SURFACE SPEED ft/min”或“m/min”位置。
2.  在儀表旋轉環上安裝表面速度附加裝置。
3.  按下測量按鈕并將表面速度輪固定在正在測量的設備上。
4.  讀數穩定后（約 2 秒）再松開測量按鈕。
最小值/最大值與最新讀數存儲調用
此 461995 型儀表可在按住測量按鈕期間記錄最大、最小以及最后一個讀數。然后，這些存儲值可直接通過儀表顯示屏讀取。
儀表的無操作狀態持續約 10 秒后，存儲就會自動清除。完成以下測量步驟后請立即獲取存儲數據：
1. 第一次持續按下存儲鍵：“LA”圖標后將顯示最新讀數。
2. 再次長按：“UP”圖標后將顯示最大值。
3. 再次長按：“dn”圖標后將顯示最小值。
