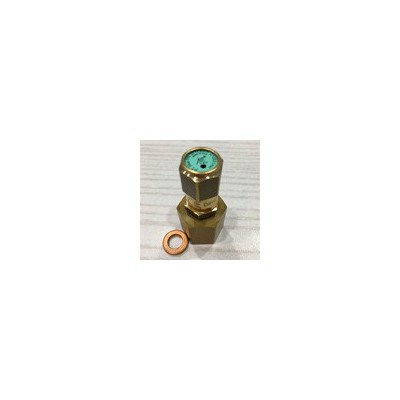

寶華 81801安全閥配件
寶華 N18906空氣濾芯配件
寶華 N70空氣濾芯配件
寶華 059183油水濾芯配件
寶華 N16091二級進氣閥配件
寶華 MARINER 320高壓壓縮機

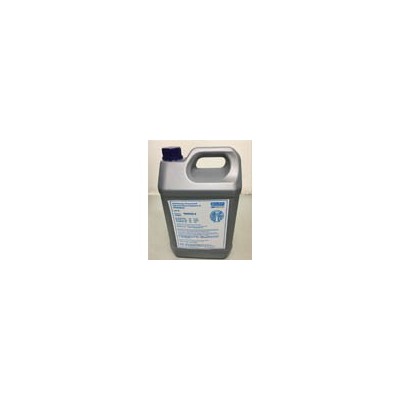

寶華 N22138-5礦物潤滑油
技術參數：
型號 | BAUER100-TE |
介質 | 空氣 |
進氣壓力 | 常壓 |
充氣壓力 | PN300 |
安全閥壓力 | 330bar |
工作壓力 | 300bar |
使用環境溫度 | +5...+45℃ |
海拔允許范圍 | 0—2000m AMSL |
較大傾角 | 5° |
外觀設計 | 開放式 |
電壓 | 380V，50Hz |
標準壓縮機潤滑油 | 合成油 |
換油周期 | 每?jī)赡昊?span style="font-family:Calibri">2000小時 |
壓縮機系統 | |
型號 | BAUER100-TE |
流量 | 100L/min |
過濾系統 | P11/350 |
冷卻空氣流量要求 | 792㎡/h |
聲壓 | 86 dB（A） |
重量 | 45 kg |
尺寸（長*寬*高） | 860（L）*340（W）*400（H）mm |
開關 | 含相序保護開關 |
驅動 | 三相電機 |
功率 | 2.2KW |
電壓 | 380V，50Hz |
轉速 | 2850 rpm/min |
防護等級 | IP55（TEFC） |
1、在20℃的環境溫度下，將氣瓶從0充到200bar時測量
2、尺寸和重量為標準設備。

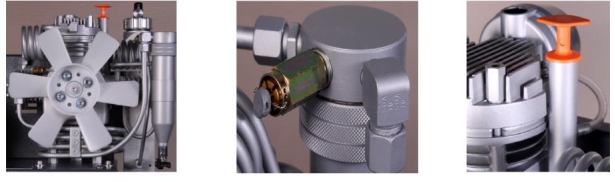

BAUER100壓縮機主機有以下特點：
飛濺潤滑
微塵進氣過濾器：10mm
中間級冷卻器，風冷
末級冷卻器，風冷，出口溫度比環境溫度高 10-15度
每級后中間級油水分離器（除一級外）
末級油水分離器
各級安全閥（密封）
末級后保壓閥及止回閥
流量 | 100 L/min |
轉速 | 2300 rpm/min |
壓縮級數 | 3 |
壓縮缸數 | 3 |
一級缸徑 | 60mm |
二級缸徑 | 28mm |
三級缸徑 | 12mm |
沖程 | 24mm |
旋轉方向（從飛輪處看） | 左 |
馬達連接方式 | 皮帶 |
一級后壓力 | 6-7 bar |
二級后壓力 | 40-60 bar |
油池容量 | 300 ml |
油壓 | 4.5 bar ± 1.5 bar |
1、在20℃的環境溫度下，將氣瓶從0充到200bar時測量
P11過濾系統：
末級油水分離器，物理分離
TRILEX長效濾芯，處理過程分三個步驟（干燥；中和；微粒過濾）
末級安全閥，安裝在濾筒上
保壓/止回閥，安裝在濾筒上
空氣質量根據 DIN/EN 12021:2014 | ||
成分 | 閾值 | 寶華空氣質量 |
水分 | 35 mg/㎡ | ≤10 mg/㎡ |
一氧化碳 | 5 ppm（V） | 根據濾芯種類 |
二氧化碳 | 500 ppm（V） | 根據進氣空氣質量 |
油分 | 0.5 mg/㎡ | ≤0.5 mg/㎡ |
1、只有使用寶華帶一氧化碳去除劑的濾芯且進氣中一氧化碳的含量不大于25ppm。
2、進氣中的二氧化碳不得超過 DIN EN 12021:2014!中規定的二氧化碳的按量。
過濾系統 | P11/350 |
工作壓力（標準） | PN300 |
較大工作壓力 | 330bar |
壓力露點 | <-20℃，equivalent 3 mg/㎡ at 300 bar |
濾筒容量 | 0.57L |
DGRL 97/23/EG | 壓力容量等級 |
空氣處理量（環境溫度20℃，工作壓力300bar時） | 130m3 |
備注：當使用不帶一氧化碳去除濾芯時的處理量。如果使用一氧化碳去除濾芯，空氣處理量減少4%。
壓縮機控制：開關，過載保護，相序保護/警報燈
產品特點：氣瓶槽設計
舒適的運輸把手
充氣手柄插口
充氣裝置PN300
Filling device | PN300 |
設計壓力 | 300 bar |
閥設計 | 1 x帶放空功能的充氣閥，歐標接口G5/8" DIN477，PN300壓力閥 |
充氣管 | 1 x 高壓充氣管1米長 |
