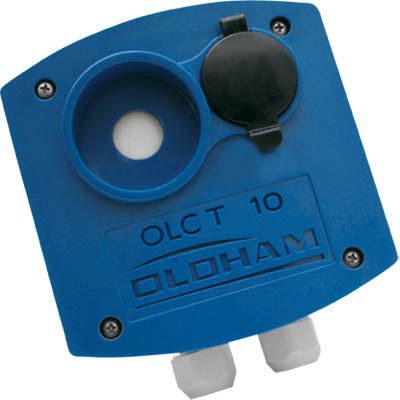

奧德姆 OLCT10一氧化碳檢測儀

法國奧德姆OLCT10一氧化碳檢測儀

檢測氣體：一氧化碳

量程：0-300ppm

檢測儀OLC 10 / OLC 10 TWIN OLCT 10
檢測原理催化燃燒傳感器(pellistor測量原理) 電化學和催化燃燒傳感器
量程0-100% LEL 甲烷、丁烷、丙烷或氫氣，二氧化氮、一氧化氮、一氧化碳
等（電化學傳感參數見附表）
外殼ABS工程塑料
信號輸出
橋式信號正常運行時：4-20 mA （故障運
行時：<0.5 mA 或 > 23.2 mA）
由控制器管理根據歐洲標準EN 61779-4讀數 >
100% LEL 時應設為23.2 mA
由合適的控制器管理時，可在需
要時關閉。
設置由控制器可無需開蓋進行調零和標定
維護模式下信號輸出為2 mA
專用連接器進行氣體檢測
電源僅由控制器提供15 ~ 30 Vdc (24 Vdc)
1: 信號輸出 2: 0V 3: +24 Vdc
功耗控制器詳情請參閱用戶手冊100 mA（最大）
輸出信號4-20 mA 4-20 mA
線纜連接OLC10: 3線屏蔽1.5 mm2電纜,最大
傳輸距離300m
3線屏蔽1.5 mm2電纜
1個電纜固定頭 M16（外徑4至
8mm）
與控制器連接時最大電纜長度為
1km（環路最大電阻32Ω）
OLC 10 TWIN：1.5 mm2屏蔽電
纜，3線連接控制器,
1個電纜固定頭 M16（外徑4
至 8mm）
4線連接兩個傳感器，最大傳輸
距離 300m
兩個電纜固定頭 M16（外徑 4
至 8mm）
防護等級IP 66 IP 66
認證電磁兼容性符合 EN 50270 電磁兼容性符合 EN 50270
ATEX II 3 G / EEx nA IIC T6 ATEX II 3 G / EEx nA IIC T4
準確率±3% 讀數
尺寸118 x 126 x 58 mm （寬 x 高 x 深）
工作溫度-10℃ ~ +45℃
工作濕度0% ~ 95% RH
氣壓80~120 kPa
壽命>4年
尺寸185 x 157 x 67mm
殼體材質ABS工程塑料
安裝方式壁掛式
接入電纜3線-連接器M20（外徑尺寸5.5~12mm）,1線-連接器M16（外徑尺寸
4~8mm）
防護IP31
電源230或115VAC;21~30VDC VDC （一般為24 VDC）
功率20VA
溫度范圍-10~45℃
傳感器電纜可安裝連接單或雙探頭OLCT10,用于鍋爐房,LPG檢測甲烷,丁烷和丙烷,也
可用于檢測車輛,停車場的天然氣,氫氣等.
可安裝1只OLCT10檢測變送器,用于鍋爐房,LPG檢測甲烷,丁烷和丙烷,也可
用于檢測車輛,停車場的天然氣,氫氣等.
可安裝1-5個OLCT10探頭用于停車場測量CO.NO.NO2.
終端1:信號輸出/2:0V/3:+24VDC
最大傳輸距離OLC10(僅可燃氣) : 3線制,屏蔽電纜線,芯線規格1~1.5mm2, 最大傳輸
距離300米
雙OLC10 (僅可燃氣):4線制,屏蔽電纜線，芯線規格1~1.5mm2,最大傳
輸距離300米.
OLCT10(可燃氣) : 3線制屏蔽電纜線,芯線規格1~1.5mm2, 最大傳輸距
離1公里.
OLCT10(毒氣) : 2線制,屏蔽電纜線,芯線規格0.75~1.5mm2, 最大傳輸
距離4公里.
顯示液晶屏幕顯示,4位數字顯示
狀態指示燈4個指示燈顯示.綠:電源,紅色:報警,橙色:故障
氣體和單位可通過控制器進行選擇
面板通過3個按鍵,可進行維護,測試和確認1:進入/菜單,2:-/測試指示,3:+/確認
報警及繼電器2個獨立可編程設置繼電器,報警狀態可設置鎖存和非鎖存,報警點可設
置.遠程或本地報警確認.
繼電器狀態可設定常開或常閉。
一個默認故障報警繼電器
繼電器容量 2A,250VAC
2A,30VDC
認證3G認證（EN61779-1和EN61779-4)
EN61010
EN50270
