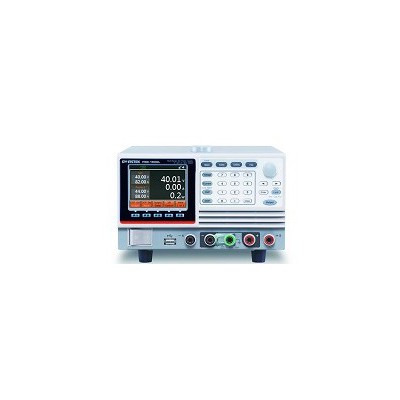

固緯 PSB-1000系列（開關式）多量程
固緯 GDS-1000B系列通用基礎型示波
AFG-3000系列任意波形函數信號產生
AFG-2225任意波信號源 固緯
LCR-6002數字電橋測試儀 固緯
5位數字電壓、電流以及功率顯示
同時顯示電壓值、電流值、功率
短路測試時可設定短路時間
過電流保護/過功率保護的自動測試功能
電池放電測試功能可以設定放電停止電壓(Vbatt)、放電容量(AH、WH)以及停止放電時間
Surge測試可以模擬開機過衡電流及熱插入瞬間電流
定電流、定電阻、定電壓、定功率及Dynamic模式
過電壓、過電流、過功率、過溫度保護及逆向極性偵測
電壓極性顯示可設成正值("+" )或負值("-")
通訊接口: RS-232C、USB
| 型號 | PEL-503-80-50 | PEL-504-80-70 | PEL-504-500-15 | PEL-507-80-140 | PEL-507-500-30 | ||||||
| 工作范圍 | |||||||||||
| 功率（W） | 250 W | 350 W | 350 W | 700 W | 700 W | ||||||
| 電流（A） | 50 A | 70 A | 15 A | 140 A | 30 A | ||||||
| 電壓（V） | 80 V | 80 V | 500 V | 80 V | 500 V | ||||||
| 最小操作電壓 | 1.0V @ 50A | 1.2V @ 70A | 6V @ 15A | 0.9V @ 140A | 3.0V @ 30A | ||||||
| 保護功能 | |||||||||||
| 過功率保護(OPP) | ≈262.5 W | ≈367.5 W | ≈367.5 W | ≈735 W | ≈ 735 W | ||||||
| 過電流保護(OCP) | ≈52.5 A | ≈73.5 A | ≈15.75 A | ≈147 A | ≈31.5 A | ||||||
| 過電壓保護(OVP) | ≈84 V | ≈84 V | ≈525 V | ≈84 V | ≈ 525 V | ||||||
| 過熱保護(OTP) | YES | YES | YES | YES | YES | ||||||
| 工作模式 | |||||||||||
| 定電流模式 | 范圍 | 0～5.04～50.4 A | 0～7.02～70.2 A | 0～1.5～15 A | 0～14.04～140.4 A | 0～3～30 A | |||||
| 分辨率 | 0.084 mA / 84 mA | 0.117 mA / 1.17 mA | 0.025 mA / 0.25 mA | 0.234 mA / 2.34 mA | 0.05 mA / 0.5 mA | ||||||
| 精度 | ±0.1% OF (SETTING + RANGE) | ±0.1% OF (SETTING + RANGE) | ±0.1% OF (SETTING + RANGE) | ±0.1% OF (SETTING + RANGE) | ±0.1% OF (SETTING + RANGE) | ||||||
| 定電阻模式 | 范圍 | 0.016～1.6～96000 Ω | 0.0114～1.14～68400 Ω | 0.4～40～2400000 Ω | 0.0057～0.57～34200 Ω | 0.2～20～1200000 Ω | |||||
| 分辨率 | 26.666 μΩ / 0.010416 mSiemens | 19 μΩ / 0.014619 mSiemens | 666.667uΩ / 0.416 uSiemens | 9.5uΩ / 29.239 uSiemens | 333.334uΩ / 0.833 uSiemens | ||||||
| 精度 | ±0.2% OF (SETTING + RANGE) | ±0.2% OF (SETTING + RANGE) | ±0.2% OF (SETTING + RANGE) | ±0.2% OF (SETTING + RANGE) | ±0.2% OF (SETTING + RANGE) | ||||||
| 定電壓模式 | 范圍 | 0～8.1～81 V | 0～8.1～81 V | 0～60～500 V | 0～8.1～81 V | 0～60～500 V | |||||
| 分辨率 | 0.135mV/ 1.35mV | 0.135mV/ 1.35mV | 1 mV/ 10mV | 0.135mV/ 1.35mV | 1 mV/ 10mV | ||||||
| 精度 | ±0.05% OF (SETTING + RANGE) | ±0.05% OF (SETTING + RANGE) | ±0.05% OF (SETTING + RANGE) | ±0.05% OF (SETTING + RANGE) | ±0.05% OF (SETTING + RANGE) | ||||||
| 定功率模式 | 范圍 | 0～25.02～250.2 W(Imax.= r1：5A , r2：50A) | 0～35.04～350.4W(Imax.= r1：7A , r2：70A) | 0～35.04～350.4 W(Imax.= r1：1.5A , r2：15A) | 0～70.02～700.2 W(Imax.= r1：14A , r2：140A) | 0～70.02～700.2 W(Imax.= r1：3A , r2：30A) | |||||
| 分辨率 | 0.417 mW/ 4.17 mW | 0.584mW/ 5.84 mW | 0.584 mW/ 5.84 mW | 1.167 mW/ 11.67 mW | 1.17 mW/ 117 mW | ||||||
| 精度 | ±0.5% OF (SETTING + RANGE) | ±0.5% OF (SETTING + RANGE) | ±0.5% OF (SETTING + RANGE) | ±0.5% OF (SETTING + RANGE) | ±0.5% OF (SETTING + RANGE) | ||||||
| 動態模式 | THIGH/TLOW | 10 uS to 9.999 Sec | 10 uS to 9.999 Sec | 10 uS to 9.999 Sec | 10 uS to 9.999 Sec | 10 uS to 9.999 Sec | |||||
| 分辨率 | 0.001 / 0.01 / 0.1 / 1mS | 0.001 / 0.01 / 0.1 / 1mS | |||||||||
| 轉換速率 | 3.2～200 mA/μs | 0.032～2 A/μS | 4.64～290 mA/μs | 0.0464～2.90 A/μS | 1～62.5 mA/μs | 10～625 mA/μS | 0.0096～0.6A/μs | 0.096～6A/μS | 2～125 mA/μs | 20～1250 mA/μS | |
| 精度 | ±5% ±10μS | ±5% ±10μS | ±5% ±10μS | ±5% ±10μS | ±5% ±10μS | ||||||
| 測量 | |||||||||||
| 電壓回讀 | |||||||||||
| 范圍(5 Digital) | 0～8.1～81 V | 0～8.1～81 V | 0～60～500 V | 0～8.1～81 V | 0～60～500 V | ||||||
| 分辨率 | 0.135mV/ 1.35mV | 0.135mV/ 1.35mV | 1 mV/ 10mV | 0.135mV/ 1.35mV | 1 mV/ 10mV | ||||||
| 精度 | ±0.025% OF(READING + RANGE) | ±0.025% OF(READING + RANGE) | ±0.025% OF(READING + RANGE) | ±0.025% OF(READING + RANGE) | ±0.025% OF(READING + RANGE) | ||||||
| 電流回讀 | |||||||||||
| 范圍(5 Digital) | 0～5.04～50.4 A | 0～7.02～70.2 A | 0～1.5～15 A | 0～14.04～140.4 A | 0～3～30 A | ||||||
| 分辨率 | 0.084 mA / 84 mA | 0.117 mA / 1.17 mA | 0.025 mA / 0.25 mA | 0.234 mA / 2.34 mA | 0.05 mA / 0.5 mA | ||||||
| 精度 | ±0.1% OF (READING + RANGE) | ±0.1% OF (READING + RANGE) | ±0.1% OF (READING + RANGE) | ±0.1% OF (READING + RANGE) | ±0.1% OF (READING + RANGE) | ||||||
| 功率回讀 | |||||||||||
| 范圍(5 Digital) | 25W | 250W | 35W | 350W | 35W | 350W | 70W | 700W | 70W | 700W | |
| 分辨率 | 0.001W | 0.01W | 0.001W | 0.01W | 0.001W | 0.01W | 0.001W | 0.01W | 0.001W | 0.01W | |
| 精度 | ± 0.1% of (Reading + Range) | ± 0.1% of (Reading + Range) | |||||||||
| Surge 測試 | |||||||||||
| Surge & Normal 電流 | 0~50A | 0~70A | 0~15A | 0~140A | 0~30A | ||||||
| Surge 時間 | 10~1000ms | 10~1000ms | 10~1000ms | 10~1000ms | 10~1000ms | ||||||
| Surge 步驟 | 1~5 | 1~5 | 1~5 | 1~5 | 1~5 | ||||||
| 電池放電測試 | |||||||||||
| 低電壓保護 | 0~81V | 0~81V | 0~500V | 0~81V | 0~500V | ||||||
| 時間 | 1~99999Sec | 1~99999Sec | 1~99999Sec | 1~99999Sec | 1~99999Sec | ||||||
| 容量 | 0.1~19999.9AH/0.1~19999.9WH | 0.1~19999.9AH/0.1~19999.9WH | 0.1~19999.9AH/0.1~19999.9WH | 0.1~19999.9AH/0.1~19999.9WH | 0.1~19999.9AH/0.1~19999.9WH | ||||||
| 其它 | |||||||||||
| Load ON電壓 | 0.1～25V | 0.1～25V | 0.4～100V | 0.1～25V | 0.4～100V | ||||||
| 精度 | 1% of (Setting + Range) | 1% of (Setting + Range) | |||||||||
| Load OFF 電壓 | 0～25V | 0～25V | 0～100V | 0～25V | 0～100V | ||||||
| 精度 | 0.05% of (Setting +Range) | 0.05% of (Setting +Range) | |||||||||
| Imonitor (非隔離) | 5.04 A/V | 7.02 A/V | 1.5 A/V | 14.04 A/V | 3 A/V | ||||||
| 電流監視 | FULL SCALE 10V | FULL SCALE 10V | |||||||||
| 精度 | 0.5% of (Setting + Range) | 0.5% of (Setting + Range) | |||||||||
| 典型短路電阻 | 0.018 Ω | 0.0169 Ω | 0.367Ω | 0.0053Ω | 0.087Ω | ||||||
| 最大短路電流 | 50A | 70A | 15A | 140A | 30A | ||||||
| 接口 | USB/RS232 | USB/RS232 | |||||||||
| 功耗 | 40VA | 60VA | |||||||||
| 尺寸(HxWxD) | 205 x 123 x 477mm | 205 x 231 x 480mm | |||||||||
| 重量 | 5.3Kg | 10.3Kg | |||||||||
