把差壓表、高低設定點相結合

使用固態技術3000MR 3000MRS Photohelic? 開關/表，把高精度、高重復性差壓開關功能與大口徑表盤便于讀數的模擬壓力表功能結合在一起,它們?nèi)圆捎镁媒?jīng)考驗的Magnehelic?設計原理.通過儀表面板的旋鈕可以設置不同壓力范圍.壓力讀數不受開關操作影響, 即使在電流突然中斷的情況下，也能準確讀數。固態設計大大減小了體積和重量.儀表可埋頭安裝于4-13/16″(122mm)孔內或通過附件進行表面安裝.3000MR型采用銀制鍍金觸點電子機械繼電器,適用于于干燥電路,當需要高頻動作時, 請選擇具有SPST(N.O.)固態繼電器3000MRS型. 所有型號都提供高、低限控制和同時附帶18英寸（45cm）的電纜線。

這種表的精度當滿量程時是±2%， 開關重復性是±1%. 開關死區是一個指針寬度--少于滿量程的1%. 可以用于空氣和其他非燃、無腐蝕性氣體， 它們也可以用于壓力高達25psig(1.725bar)的系統中。中壓型35 psig(2.42bar)或高壓型80 psig (5.51bar)亦可提供選擇。

攜帶附件

安裝環，卡環

2個3/16"管到1/8"NPT轉接頭

2個1/8"NPT堵頭

4個6-32 x 1-1/4" RH 螺絲(面板安裝)

3個6-32 x 5/16" RH 螺絲(表面安裝)

規格

表規格

介質: 空氣和不易燃的，兼容的氣體
精度: 滿量程時±2%;(3000-0滿量程時±3%).(3000-00滿量程時±4%)

額定壓力: -20″Hg到 25 psig(-0.677bar到1.72 bar); MP中壓可選:35 psig(2.41 bar);HP 高壓可選:80 psig(5.52 bar)

溫度范圍: 20-120℉（-6.67-48.9℃）

壓力連接: 1/8"FNPT陰螺紋(兩側和背面)

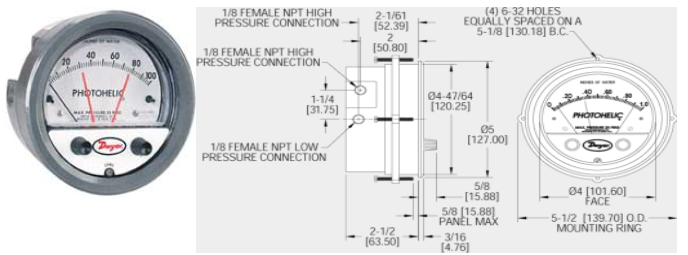

尺寸: 4英寸（101.6mm）直徑表盤, 5英寸(127 mm) O.D. x 3-1/8英寸(79.38 mm)

重量: 1.8磅 (816克)

開關規格 3000MR

開關類型: 每個觸點有1個C形繼電器(SPDT)

繼電器觸點:(阻性負載) 1個C形額定功率;1.0A@30VDC,0.3A@110VDC或0.5A@125VAC.銀制鍍金,適于干燥電路.
電氣連接: 18英寸(46cm)電纜線由8根細電線組成.可選長度至100′(30.5米)
電源要求: 24VDC, ±10%校準

安裝方位: 垂直安裝,其它方位咨詢工廠

設定點調節: 調節扭在面板

機構認證: CE

開關規格 3000MRS

開關類型: 每個觸點有固態繼電器

開關電壓: 20～280VAC(47～63 Hz)

開關電流: 1.0 apm (AC) 最大,0.01mA(AC)最小.(2)SPST N.O.

電氣連接: 18英寸(46cm)電纜線由6根細電線組成.可選長度至100′(30.5米)

電源要求: 24VDC, ±10%校準

安裝方位: 垂直安裝,其它方位咨詢工廠

設定點裝置: 調節扭在面板

機構認證: CE
