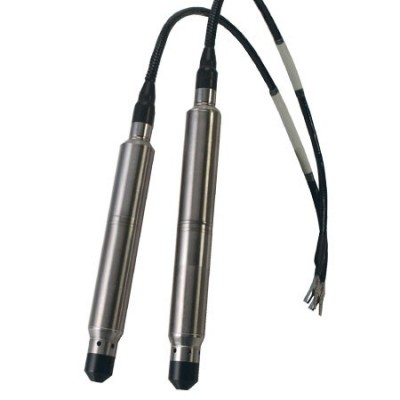

OMEGA PX709GW系列浸沒式壓力傳感器

產品描述

PX709GW系列浸沒式深度傳感器設計用于在清水或與316不銹鋼相容的液體中進行精密液位或深度測量，能夠在惡劣的工業環境中可靠使用多年。PX709GW系列采用久經考驗的Omega微加工硅技術作為其核心傳感器。這項壓阻技術將固態應變片呈分子狀嵌入一個高度穩定的硅晶片中。硅晶片安裝在一個用壓敏不銹鋼膜片保護的密封腔中，以免遭到外界液體破壞。極少量硅油將膜片的壓力傳送至硅傳感器。電纜采用獨特的高壓、高溫系統模塑到殼體上，以確保上佳的密封質量，實現長壽命和耐用性。采用這項技術制造出的傳感器極為堅固、高度穩定，具有卓越的精確度、最小的熱效應和長期的可靠性。

規格:
認證: 符合RoHS規定
精度（綜合線性度、滯后性和重復性）: 標準±0.20% BSL，或高精度選項"HH"，±0.08% BSL
調零精度: 通常為滿量程的± 0.5%，最大滿量程的± 1.0% FS（對于≤ 2.5 psi的量程，通常為滿量程的± 1.0%，最大為滿量程的± 2.0%）
調量程精度: 通常為滿量程的± 0.5%，最大滿量程的± 1.0% FS（對于≤ 2.5 psi的量程，通常為滿量程的± 1.0%，最大為滿量程的± 2.0%）（接頭朝下在垂直方向進行校準）
傳感器殼體與任何電纜之間的最小電阻: 100M @ 50 Vdc（電涌保護前）
壓力循環: 至少100萬次
長期穩定性（1年）: 通常為滿量程的±0.1%
工作溫度: -18 ~ 79°C (0 ~ 175°F)，無固體冰
補償溫度: -1 ～ 88°C (30 ～ 190°F)
熱效應（補償范圍內）:
零點平衡:
    量程 >5 psi：量程的±0.3%
    量程 ≤5 psi：量程的±0.5%
量程設置:
    量程 >5 psi：量程的±0.3%
    量程 ≤5 psi：量程的±0.5%
帶寬: DC ~ 1 kHz（常規）
響應時間: 500 usec，0 ~ 90% 階躍變化
CE合規性: 符合EN 61326-1:2006關于工業場所的要求（使用91 m (300') 進行認證）
防雷選件（如果包括）: 一體式雷電電涌保護裝置，符合IEC-61000-4-5（4級）
沖擊: 50 g，11 mS半正弦波沖擊，橫軸及縱軸
振動: ± 20 g
過壓力
    表壓和密封壓:
    10 inH2O：10倍量程
    1 psi：6倍量程
    2.5 ~ 1000 psi：4倍量程
    絕對值: 5 psia：6倍量程，量程 >5 psia：4倍量程
圍阻壓力表壓
    10 inH2O ~ 5 psi：達1000 psi
    15 ~ 1000 psi：達3000 psi
    絕對壓力: 5 ~ 1000 psi：達6000 psia
接液部件: 316L不銹鋼
殼體材質: 316L不銹鋼
壓力連接件: 9/16-18 UNF內螺紋
傳感器重量: 通常為285 g (10 oz)，取決于配置
電纜結構: 聚亞氨酯護套，雙Kevlar?加固縱條，熔融到外殼，帶大型通風管
電纜拉拔強度: 109 kg (240 lb)
電纜導體: 四根24 AWG（19/36絞合鍍錫銅線），帶ETFE絕緣層。符合 MIL-W-22759/16和SAE AS22759/16的規定
電纜密封: 通過額定深度610 m (2000')的模塑氯丁橡膠護套熔融到外殼
標準電纜長度: 10、15、20、25、30、40、50、60、65、74、100、150、200、300，或者如需其他長度，請聯系廠家了解交貨時間
