長盛 CS9933G-1光伏安規綜合測試儀


     CS9933G系列是專門針對光伏行業（太陽能電熱水器、太陽能電池板、光伏發電系統等）進行設計的智能型程控安規交流耐壓、直流耐壓、絕緣電阻、接地電阻測試儀。直流耐壓測試電流最小分辨率可達1nA，絕緣電阻最大可達50GΩ。測試精度可達±1.5%。操作簡便，可一次設定交流耐壓、直流耐壓、絕緣電阻、接地電阻參數，只按一次啟動鍵即可完成四項參數的測試，測試速度快，效率高。

1、采用240*64繪圖型液晶顯示器顯示，人性化的界面設計易于操作。

2、具有中、英文顯示界面，可滿足不同用戶的不同需要。

3、恒壓輸出：輸出電壓的調整率在±1%范圍內，避免因輸入電源電壓不穩及負載變化而使輸出電壓變化，測量結果不準確。

4、具有快速放電功能，測試儀能在直流測試完0.2s的時間內把被測試體及回路中的電放完，確保操作人員的安全。

5、具有直流測試開路偵測功能，可防止直流測試時因測試線脫落造成誤判。

6、過零啟動可防止被測試件損壞。

7、電壓按時間梯度上升，尋找擊穿點分析。

8、可設置電流上限報警及下限報警功能，防止因測試線脫落造成誤判。

9、電流偏移功能可消除測試夾具的漏電流對測試結果的影響。

10、在測試過程中，可手動改變輸出電壓的大小。

11、具有真實電流測量功能。

12、具有電弧偵測測試功能。

13、具有GFI保護功能。

14、絕緣電阻具有自動換擋、手動換擋功能。

15、絕緣電阻具有量程保持功能，可提高工作效率。

16、接地電阻采用四端法測量可消除接觸電阻對測試結果的影響。

17、可預先設置保存測試參數：可設置30個文件，每個文件可設置99個測試步。

18、具有鍵盤鎖，保護測試參數不被操作人員修改。

19、前面板軟件校準，不用打開即可進行參數校準。

20、標配PLC接口，選配RS232C、RS485、USB、GPIB接口。

1、安全防電墻及安全防護體系，可保護操作人員的安全、保證被測試件不被損壞。

2、由DDS產生標準正弦波，線性功放驅動輸出，輸出電壓波形純凈、失真度小，優于2%。

3、快速的電壓建立時間：

  （1）交流輸出電壓的建立時間為126ms,直流輸出電壓的建立時間為60ms。

  （2）步與步之間的時間最小為450ms。



4、輸出交流電壓頻率范圍為40.0Hz～400.0Hz,分辨率為0.1Hz；可作為高壓變頻源使用；是安規行業唯一具有頻率連續可調的測試儀。

5、具有0.4ms 快速切斷功能。

6、交流耐壓測試電流最小分辨率為0.1uA，直流耐壓測試電流最小分辨率為0.001uA；是安規行業唯一具有低電流分辨率的測試儀。

7、輸出電壓具有正常模式和梯度模式；正常模式是指設置多步輸出電壓測試時，前一步測試時間結束后，輸出電壓由設定值降為0后在輸出下一步的輸出電壓。梯度模式是指設置對不輸出電壓測試時，前一步測試時間結束后，輸出電壓并不降為0，而是根據下一步的設置電壓值直接調整到設定的電壓輸出。是安規行業內唯一具有兩種輸出電壓模式的測試儀。

8、電流測量端可選擇接地模式或浮地模式。接地模式是指電流測量端與機殼連接在一起，這種模式主要應用于測試系統中。浮地模式是指電流測量端懸浮，不與機殼連接在一起，這種模式應用于測量精度高的場合。

9、可自動把測試結果保存在測試儀內，便于用戶查驗測試結果；也可與RS232接口連接把測試測試結果導入到EXCEL表格中進行數據的統計、分析。

10、可設置電壓上升時間、測試時間、電壓下降時間及間隔時間。

11、PLC接口測試信號即可輸出24V電平,亦可輸出觸點。

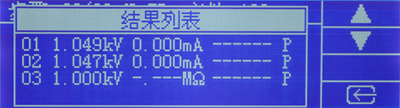

12、具有列表顯示功能，當測試步驟大于2時，測試結束后，測試儀能自動顯示每一步的測試結果。

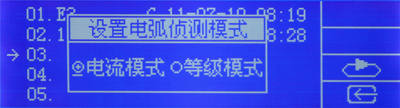

13、電弧偵測具有電流模式和等級模式兩種。

PV模塊及其電線電纜、連接器、整流器

UL1703-2014  IEC61730
