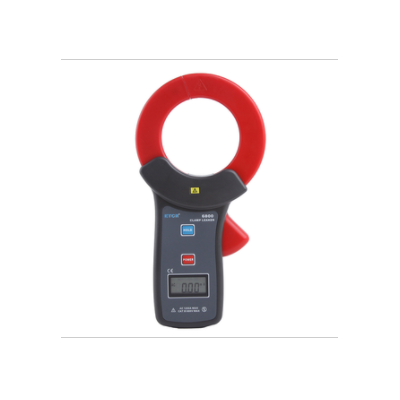

銥泰 ETCR6800鉗形漏電流表

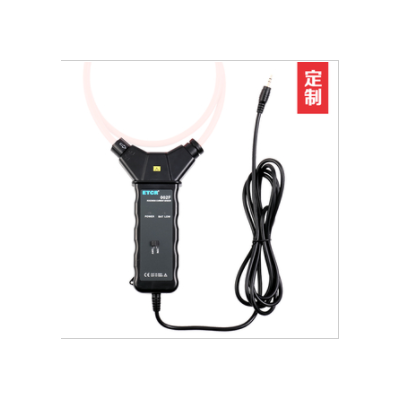

銥泰 ETCR002F柔性線圈羅氏線圈電流

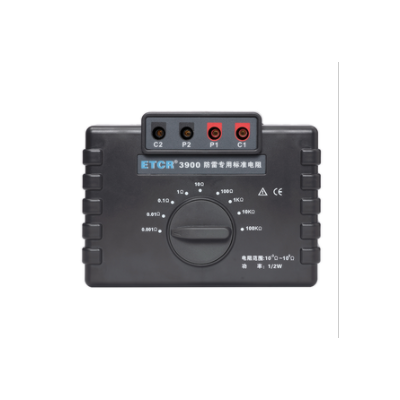

銥泰 ETCR3900標準電阻

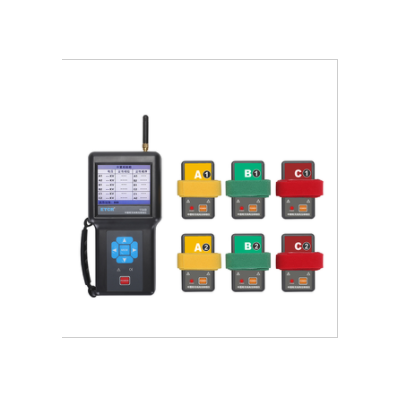

銥泰 ETCR1540中置柜無線核相儀
銥泰 ETCR3480B絕緣電阻測試儀
銥泰 ETCR1520環網柜無線核相儀

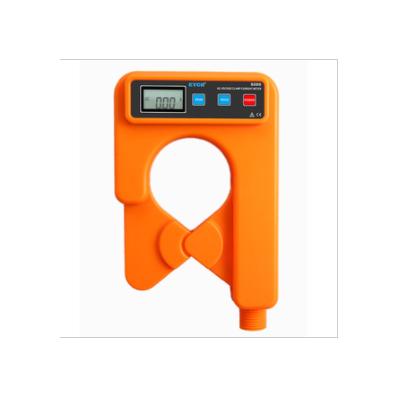

銥泰 ETCR9200|ETCR9200B高低壓鉗形
銥泰 ETCR3500B|ETCR3500高壓絕緣電
銥泰 ETCR4500無線PT二次壓降負荷測
銥泰 ETCR9100B無線高低壓鉗形電流
一．簡介
ETCR3230C雙鉗多功能接地電阻測試儀是一款專為現場測量接地電阻、直流電阻、土壤電阻率、接地電流、接地電壓而精心設計制造的高精儀表。儀表采用先進數字處理技術，具有二線法、三線法、四線法、選擇法、雙鉗法等各種測量方法選擇，儀表導入FFT(快速傅立葉變換)技術、AFC(自動頻率控制)技術，具有獨特的抗干擾能力和環境適應能力，重復測試一致性強，確保測量的高精度、高穩定性和高可靠性。儀表采用大口徑電流鉗設計，可應對各種場合的測試需求，可測量大尺寸接地引下線的接地電阻值，可靈活測量單點和網狀接地等各種復雜接地結構的接地電阻值，測量并聯接地系統時無需斷開任何并聯接地極，極大地提高了測量的方便性，為接地性能測試提供了上乘的解決方案。
ETCR3230C雙鉗多功能接地電阻測試儀由主機、電流鉗(雙鉗)、測試線、輔助接地棒、通訊軟件、通訊線等組成。主機超大LCD顯示，具有背光、棒圖指示，一目了然。儀表具有存儲功能，時鐘功能，自動存儲含有日期時間的測試結果2000組。儀表具有支持安卓系統的藍牙通訊功能，安裝APP后可在移動終端進行測試或讀取測試記錄，給你帶來全新體驗。儀表具有USB接口，存儲數據通過USB接口上傳PC機，通訊軟件可以實現歷史記錄數據讀取、查閱、保存、報表、打印等功能。儀表廣泛應用于電力、電信、氣象、油田、建筑、防雷及工業電氣設備等行業。
ETCR3230C雙鉗多功能接地電阻測試儀性能特點：
1. 獨特設計的插孔指示燈，準確指示插孔位置，避免操作失誤。
2. 12檔位功能選擇旋鈕，各種測試方法展示無遺，使得操作簡易快速。
3. 儀表具有藍牙通訊功能支持安卓系統，用戶可使用移動終端非常方便地進行測試操作或讀取含有日期時間的測試結果。
4. 儀表外殼采用防水保護箱，防撞、防摔、防水（防護等級IP65）堅固安全耐用，特別適合在戶外工地使用。
5. 儀表配有大容量可充電鋰電池組。USB接口數據上傳功能。
二．技術規格
1．基準條件和工作條件
影響量 | 基準條件 | 工作條件 | 備注 |
環境溫度 | 23℃±1℃ | -10℃～40℃ | ---- |
環境濕渡 | 40%～60% | ＜80% | ---- |
儀表工作電壓 | 7.8V±0.1V | DC 7.8V±0.6V | ---- |
輔助接地電阻值 | ＜100Ω | ＜5kΩ | |
干擾電壓 | 應避免 | ＜20V | |
干擾電流 | 應避免 | ＜2A | |
測R時電極間距 | a＞5d | a＞5d | |
測ρ時電極間距 | a＞20h | a＞20h |
2．一般規格
功 能 | 接地電阻、直流電阻、土壤電阻率、接地電壓、接地電流測量 | |
電 源 | DC 7.4V 2600mAh 可充鋰電池，電池充滿約8.4V | |
背 光 | 可控背光，適合昏暗場所使用 | |
測量方法 | 直流電阻 | 直流電阻二極法 |
直流電阻四極法 | ||
接地電阻 | 接地電阻二極法 | |
接地電阻三極法 | ||
接地電阻四極法 | ||
接地電阻單鉗三極法（選擇法） | ||
接地電阻單鉗四極法（選擇法） | ||
接地電阻雙鉗法 | ||
土壤電阻率(溫納法) | ||
接地電流 | 電流鉗測量 | |
接地電壓 | 平均值整流 | |
測試頻率 | 128Hz/111Hz/105Hz/94Hz(AFC自動選頻) | |
短路測試電流 | AC 20mA max | |
開路測試電壓 | AC 40V max | |
電極間距范圍 | 1m～100m | |
顯示模式 | 4位超大LCD顯示，帶背光 | |
測量指示 | 測量中LED閃爍指示，LCD倒計數顯示 | |
LCD尺寸 | 128mm×75mm | |
LCD顯示域 | 124mm×67mm | |
儀表尺寸 | 高寬厚：280mm×260mm×160mm | |
電流鉗尺寸 | 高寬厚：185mm×115mm×43mm | |
測 試 線 | 4條：紅色40m，黃色30m，綠色20m，黑色10m，各1條 | |
簡易測試線 | 2條：紅色1.6m，黑色1.6m各1條 | |
輔助接地棒 | 4根：φ10mm×250mm | |
電 流 鉗 | 2把：藍黑插頭，紅黑插頭各1把 | |
電流鉗口徑 | φ70mm | |
電流鉗引線 | 長2m | |
測量時間 | 交流電流：約2次/秒 對地電壓：約2次/秒 接地電阻：約7秒/次 | |
測量次數 | 5000次以上(短路測試，測1次，停30秒再測) | |
線路電壓 | AC 600V以下測量 | |
通訊方式 | 藍牙模塊，USB接口，存儲數據可以通過軟件上傳電腦 | |
通 訊 線 | USB通訊線1條，長1.5m | |
數據保持 | 保持?jǐn)?shù)據時“HOLD”符號指示 | |
數據存儲 | 2000組，“MEM”存儲指示，顯示“FULL”符號表示存儲已滿 | |
數據查閱 | 查閱數據時“READ”符號指示 | |
溢出顯示 | 超量程溢出時“OL”符號指示 | |
電流鉗低電流指 示 |
| |
干擾測試 | 自動識別干擾信號，干擾電壓高于5V時“NOISE”符號指示 | |
輔助接地測試 | 具有輔助接地電阻值測試功能，0.00kΩ～30.00kΩ(100R+rC<50kΩ，100R+rP<50kΩ) | |
報警功能 | 測量值超過報警設定值時，“嘟--嘟--嘟--”蜂鳴聲報警提示 | |
電池電壓 | 當電池電壓降到約DC 7.2V±0.1V時，電池電壓低符號“ | |
自動關機 | 開機15分鐘后自動關機 | |
工作電流 | 背光：25mA Max(單獨背光耗電) | |
待機：25mA Max(開機后背光關閉) | ||
測量：150mA Max(背光關閉) | ||
質 量 | 儀表：2230g(含電池) | |
電流鉗：1100g(2把) | ||
總重量：6700g（含附件） | ||
工作溫濕度 | -10℃～40℃；80%rh以下 | |
存放溫濕度 | -20℃～60℃；70%rh以下 | |
防護等級 | IP65（合蓋時） | |
過載保護 | 測量接地電阻： C(H)-E、P(S)-ES各端口間AC 280V/3秒 | |
絕緣電阻 | 20MΩ以上(電路與外殼之間500V) | |
耐 壓 | AC 3700V/rms(電路與外殼之間) | |
電磁特性 | IEC61326(EMC) | |
適合安規 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2)；IEC61010-031； IEC61557-1(接地電阻)； IEC61557-5(土壤電阻率)； JJG 366-2004(接地電阻表)； JJG 1054-2009(鉗形接地電阻儀)。 | |
3．基準條件下基本誤差及性能指標
測量功能 | 測量范圍 | 精度 | 分辨率 |
二三四線法測量接地電阻(R～)、直流電阻(R—) | 0.00Ω～29.99Ω | ±2%rdg±5dgt | 0.01Ω |
30.0Ω～299.9Ω | ±2%rdg±3dgt | 0.1Ω | |
300Ω～2999Ω | ±2%rdg±3dgt | 1Ω | |
3.00kΩ～30.00kΩ | ±4%rdg±3dgt | 10Ω | |
選擇法測量接地電阻(R～) | 0.00Ω～29.99Ω | ±2%rdg±5dgt | 0.01Ω |
30.0Ω～299.9Ω | ±2%rdg±3dgt | 0.1Ω | |
300Ω～3000Ω | ±2%rdg±3dgt | 1Ω | |
雙鉗法測量接地電阻(R～) | 0.01Ω～0.99Ω | ±10%rdg±5dgt | 0.01Ω |
1.0Ω～29.9Ω | 0.1Ω | ||
30Ω～100Ω | 1Ω | ||
土壤電阻率(ρ) | 0.00Ωm～99.99Ωm | 根據R的測量精度而定 (ρ=2πaR a:1 m～100m； π=3.14) | 0.01Ωm |
100.0Ωm～999.9Ωm | 0.1Ωm | ||
1000Ωm～9999Ωm | 1Ωm | ||
10.00kΩm～99.99kΩm | 10Ωm | ||
100.0kΩm～999.9kΩm | 100Ωm | ||
1000kΩm～9000kΩm | 1kΩm | ||
接地干擾電壓（V～）50Hz/60Hz | AC 0.0～100.0V | ±2%rdg±3dgt | 0.1V |
接地干擾電流（A～） 50Hz/60Hz | AC 0.00mA～60.0A | ±2%rdg±3dgt | 0.01mA |
注：1.rC max或rP max時的附加誤差≤±5%rdg±5dgt。
(rC max: 4kΩ+100R＜50kΩ, rP max: 4kΩ+100R＜50kΩ)
2.5V干擾電壓時的附加誤差≤±5%rdg±5dgt。
