易高Elcometer 456 探頭系列

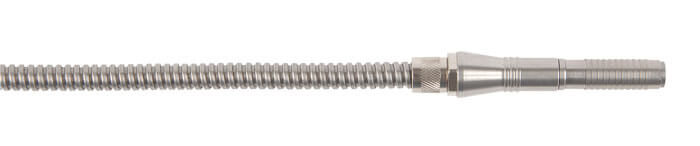

微型探頭

是測量邊緣涂層、窄管涂層或小型表面區域涂層 的理想產品

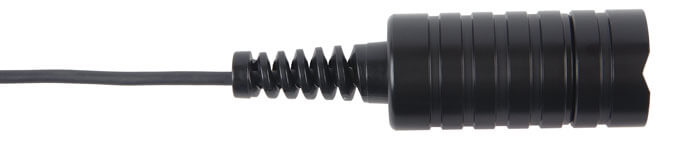

直角探頭

用于測量難以接近的地方

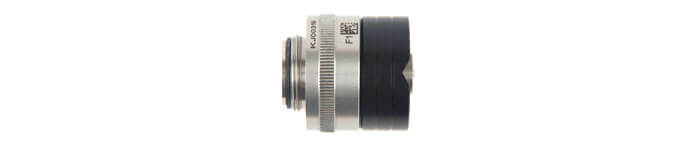

PINIP?探頭
插入式探頭，可把分體式儀器轉化為整體式儀器

遠端探頭

可延伸直角探頭到達一般探頭難以到達的地方

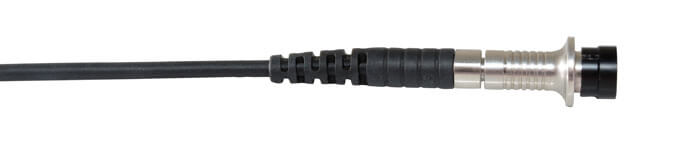

超聲/掃描探頭

這些探頭均裝有可更換式探頭蓋-用戶可獲取單 個讀數或掃描大塊表面區域，而不會損壞探頭

防水探頭

封閉設計，深水中使用，即使佩戴潛水手套也不 影響使用

高溫探頭

可用在溫度高達250℃（480℉）的涂層上

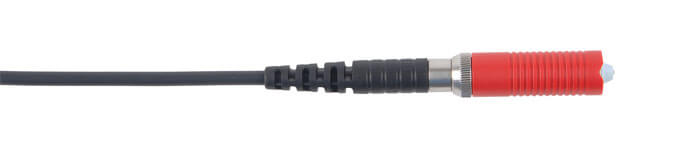

陽極氧化探頭

抗化學溶劑腐蝕，非常適合用在陽極氧化環境中

鎧裝探頭

探頭帶有重型金屬?gòu)?qiáng)化電纜，可降低電纜損壞風 險

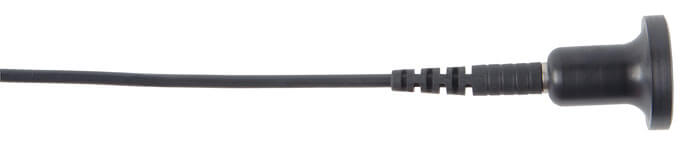

軟涂層探頭

大塊面積表面探頭，用于檢測軟性覆蓋材料（經 HVCA認證）

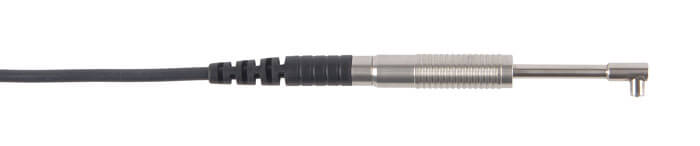

專業探頭

這些探頭可用在專業基體上測量，如：石墨或電 鍍組件

范圍:

0-500μm (0-20mils)

分辨率:

1μm: 100-500μm (0.1mil: 5-20mils)

證書:

產品描述^c

部件編號

最小凈空高度

最小樣本直徑^b

凸面直徑

鐵基 (F)

微型探頭 – 直的, 45mm (1.77”)長

T456CFM3—A

6mm (0.24″)

3mm (0.12″)

微型探頭 – 90°, 45mm (1.77”)長

T456CFM3R90A

凈空高度: 16mm (0.63″)
寬度: 7mm (0.28″)

3mm (0.12″)

微型探頭 – 45°, 45mm (1.77”)長

T456CFM3R45A

凈空高度: 18mm (0.71″)
寬度: 7mm (0.28″)

3mm (0.12″)

微型探頭 – 直的, 150mm (5.90”)長

T456CFM3—C

6mm (0.24″)

3mm (0.12″)

微型探頭 – 90°, 150mm (5.90”)長

T456CFM3R90C

凈空高度: 16mm (0.63″)
寬度: 7mm (0.28″)

3mm (0.12″)

微型探頭 – 90°, 300mm (11.8”)長

T465CFM3R90D

3mm (0.12″)

微型探頭 – 45°, 300mm (11.8”)長

T456CFM3R45D

3mm (0.12″)

非鐵基 (N)

微型探頭 – 直的, 45mm (1.77”)長

T456CNM3—A

6mm (0.24″)

4mm (0.16″)

微型探頭 – 90°, 45mm (1.77”)長

T456CNM3R90A

4mm (0.16″)

微型探頭 – 直的, 150mm (5.90”)長

T456CNM3—C

6mm (0.24″)

4mm (0.16″)

微型探頭 – 90°, 150mm (5.90”)長

T456CNM3R90C

凈空高度: 16mm (0.63″)
寬度: 7mm (0.28″)

4mm (0.16″)

微型探頭 – 90°, 400mm (15.7”)長

T456CNM3R90E

凈空高度: 16mm (0.63″)
寬度: 7mm (0.28″)

4mm (0.16″)

微型探頭 – 90°,石墨, 45mm (1.77″)長

T456CNMG3R90A

凈空高度: 16mm (0.63″)
寬度: 7mm (0.28″)

4mm (0.16″)

微型探頭 – 90°,石墨, 150mm (5.90″)長

T456CNMG3R90C

凈空高度: 16mm (0.63″)
寬度: 7mm (0.28″)

4mm (0.16″)

微型探頭 – 90°,石墨, 400mm (15.7″)長

T456CNMG3R90E

凈空高度: 16mm (0.63″)
寬度: 7mm (0.28″)

4mm (0.16″)

精確度^ae:

±1-3% 或 ±2.5μm (±1-3% 或 ±0.1mil)

范圍^d:

0-1500μm (0-60mils)

分辨率:

0.1μm: 0-100μm (0.01mil: 0-5mils)

1μm: 100-1500μm (0.1mil: 5-60mils)

證書:

產品描述^c

部件編號

最小凈空高度

最小樣本直徑^b

鐵基 (F)

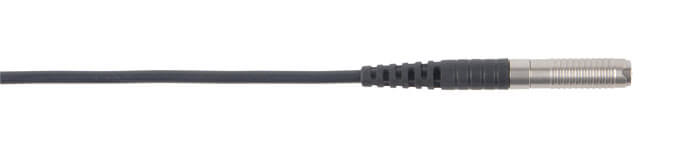

直探頭

T456CF1S

85mm (3.35″)

4mm (0.16″)

直探頭, 密封

T456CF1E

85mm (3.35″)

4mm (0.16″)

超聲/掃描探頭

T456CF1U

86mm (3.38″)

15mm (0.59″)

直角探頭

T456CF1R

28mm (1.10″)

4mm (0.16″)

微型探頭 – 90°, 45mm (1.77″)長

T456CFM5R90A

凈空高度: 16mm (0.63″)
寬度: 7mm (0.28″)

4mm (0.16″)

微型探頭 – 90°, 45mm (1.77″)長, 密封

T456CFME5R90A

凈空高度: 16mm (0.63″)
寬度: 7mm (0.28″)

4mm (0.16″)

微型探頭 – 90°, 45mm (1.77″)長, 2米線, 密封

T456CFME5R90A-2

凈空高度: 16mm (0.63″)
寬度: 7mm (0.28″)

4mm (0.16″)

PINIP? 整體式探頭

T456CF1P

170mm (6.69″)

4mm (0.16″)

非鐵基 (N)

直探頭

T456CN1S

85mm (3.35″)

4mm (0.16″)

直角探頭

T456CN1R

28mm (1.10″)

4mm (0.16″)

微型探頭 – 90°, 45mm (1.77”)長

T456CNM5R90A

4mm (0.16″)

微型探頭 – 90°, 150mm (5.90”)長

T456CNM5R90C

凈空高度: 16mm (0.63″)
寬度: 7mm (0.28″)

4mm (0.16″)

微型探頭 – 90°, 400mm (15.7”)長

T456CNM5R90E

凈空高度: 16mm (0.63″)
寬度: 7mm (0.28″)

4mm (0.16″)

陽極氧化探頭

T456CN1AS

100mm (3.94″)

4mm (0.16″)

PINIP? 整體式探頭

T456CN1P

180mm (7.09″)

4mm (0.16″)

鐵基 & 非鐵基 (FNF)

直探頭

T456CFNF1S

88mm (3.46″)

F: 4mm (0.16″)

N: 6mm (0.24″)

直探頭, 鎧裝線

T456CFNF1ARM

185mm (7.28″)

F: 4mm (0.16″)

N: 6mm (0.24″)

超聲/掃描探頭

T456CFNF1U

89mm (3.50″)

15mm (0.59″)

直角探頭

T456CFNF1R

38mm (1.50″)

F: 4mm (0.16″)

N: 6mm (0.24″)

PINIP? 整體式探頭

T456CFNF1P

180mm (7.09″)

F: 4mm (0.16″)

N: 6mm (0.24″)

量程 2: 范圍: 0-5mm / 0-200mils

精確度^ae:

±1-3% 或 ±20μm (±1-3% 或 ±1.0mil)

范圍^d:

0-5mm (0-200mils)

分辨率:

1μm: 0-1mm (0.1mil: 0-50mils)

10μm: 1-5mm (1.0mil: 50-200mils)

證書:

產品描述^c

部件編號

最小凈空高度

最小樣本直徑^b

鐵基 (F)

直探頭

T456CF2S

89mm (3.50″)

8mm (0.32″)

超聲/掃描探頭

T456CF2U

90mm (3.54″)

15mm (0.59″)

直角探頭

T456CF2R

32mm (1.26″)

8mm (0.32″)

鎧裝探頭

T456CF2ARM

138mm (5.43″)

8mm (0.32″)

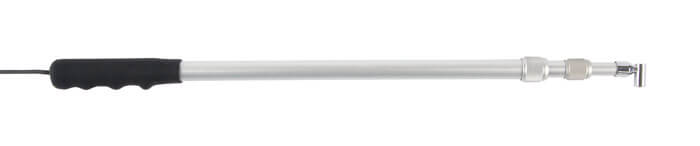

可伸縮探頭 – 56-122cm (22-48”)長

T456CF2T

36mm (1.42″)

8mm (0.32″)

軟涂層探頭

T456CF2B

89mm (3.50″)

8mm (0.32″)

防水探頭 – 1m(3′)線

T456CF2SW

138mm (5.43″)

8mm (0.32″)

防水探頭 – 5m(15′)線

T456CF2SW-5

138mm (5.43″)

8mm (0.32″)

防水探頭 – 15m(45′)線

T456CF2SW-15

138mm (5.43″)

8mm (0.32″)

防水探頭 – 30m(98′)線

T456CF2SW-30

138mm (5.43″)

8mm (0.32″)

防水探頭 – 50m(164′)線

T456CF2SW-50

138mm (5.43″)

8mm (0.32″)

防水探頭 – 75m (250’)線

T456CF2SW-75

138mm (5.43″)

8mm (0.32″)

PINIP? 整體式探頭

T456CF2P

174mm (6.85″)

8mm (0.32″)

高溫PINIP? 探頭 – 250°C (480°F)

T456CF2PHT

174mm (6.85″)

8mm (0.32″)

非鐵基 (N)

直探頭

T456CN2S

88mm (3.46″)

14mm (0.55″)

PINIP? 整體式探頭

T456CN2P

185mm (7.28″)

14mm (0.55″)

量程 3: 范圍: 0-13mm / 0-500mils

精確度^a:

范圍:

分辨率:

證書:

產品描述^c

部件編號

最小凈空高度

最小樣本直徑^b

鐵基 (F)

直探頭

T456CF3S

102mm (4.02″)

14mm (0.55″)

PINIP? 整體式探頭

T456CF3P

184mm (7.24″)

14mm (0.55″)

量程 FM7: 范圍: 0.6-3.8mm / 25-150mils

精確度^a:

分辨率:

證書:

產品描述^c

部件編號

最小凈空高度

最小樣本直徑^b

鐵基 (F)

T456CFM7R45A

20mm (0.79″)

6.5 mm (0.26’’)

量程 6: 范圍: F: 0-25mm / 0-980mils  N: 0-30mm/ 0-1220mils

精確度^a:

范圍:

分辨率:

證書:

產品描述^c

部件編號

最小凈空高度

最小樣本直徑^b

鐵基 (F)

直探頭

T456CF6S

150mm (5.90″)

直探頭, 鎧裝線

T456CF6ARM

190mm (7.48″)

非鐵基 (N)

直探頭

T456CN6S

160mm (6.30″)

58mm (2.29″)

直探頭, 鎧裝線

T456CN6ARM

200mm (7.87″)

58mm (2.29″)

量程 7: 范圍: 0-31mm / 0-1220mils

精確度^a:

范圍:

分辨率:

證書:

產品描述^c

部件編號

最小凈空高度

最小樣本直徑^b

鐵基 (F)

直探頭, 鎧裝線

T456CF7ARM

200mm (7.87″)
